产品概述：
MFS 1600DG直流磁场变化率模拟器依据HJB 34A:2007开发设计，主要用于舰船的磁场抗扰度试验，是基于公司新⼀代控制平台，采用可编程控制器技术设计的一款产品。极大的简化了系统集成，提高了系统的可靠性。独特的彩色触摸屏界面具有良好的人机对话功能，操作过程方便简单。该系统由MFS 1600DG直流磁场变化率模拟器和TCXS1166磁场线圈组成。
产品特点：
> 5.7英寸彩色触摸屏控制，界面操作简单直观
> 磁场强度最大达到1600 A/m
> 符合HJB 34A:2007标准
> 输出磁场强度稳定性好
技术参数 |
MFS 1600DG直流磁场变化率模拟器 |
磁场强度 | 400 A/m ～ 1600 A/m（±10%） |
磁场变化率（上升率/下降率） | 1600 A/m/s ～ 16000 A/m/s 连续可调 |
最大输出电压 | 60 V DC |
最大输出电流 | 30 A DC |
试验持续时间 | 1 s ～ 600 s |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V ± 10%，50/60 Hz |
最大功耗 | 2000 W |
通讯方式 | 以太网LAN、RJ45 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
仪器接地连接方式 | 使用4 mm香蕉头接地 |
输出接口 | 4 mm香蕉插座 |
机箱尺寸 | 主机19英寸/ 8U 450 mm（W）*380 mm（H）* 620 mm（D） |
重量 | 约46 kg |
温度范围 | 15℃ ～ 35℃ |
湿度范围 | 45% ～ 75%，RH（无凝露） |
气压范围 | 86 kPa ～ 106 kPa |

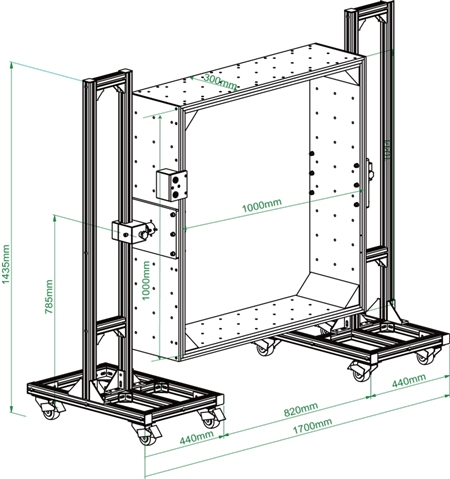

TCXS1166磁场线圈 |
磁场线圈形状 | 矩形 |
线圈测试方向 | 90°/180° |
磁场线圈匝数 | 66匝 |
磁场线圈直流电阻 | ≤1.2 Ω |
线圈因数 | 59.4 |
线圈电感 | ≤11 mH @1 kHz |
输入接口 | 4 mm香蕉插座 |
线圈尺寸 | 1000 mm（W）*1000 mm（D） |
重量 | 约65 kg |
标配附件 |
电源线、测试线、接地线、使用说明书、检验报告、产品质保书 |
标配线圈 |
1 | 磁场线圈 | 型号：TCXS1166 配套直流磁场变化率模拟器MFS 1600DG，磁场强度最大可达1600 A/m |
|
