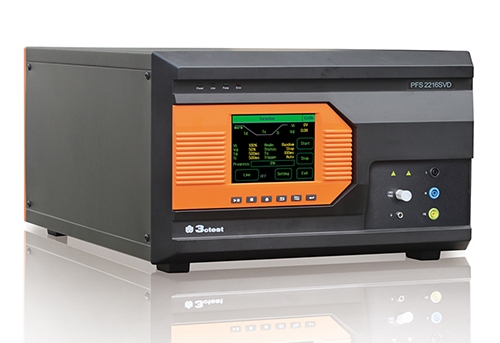

通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

110 V / 220 V，±10%，50/60 Hz

保险丝

6 A

最大功耗

100 W

用户存储空间

无穷（PC）

通讯方式

以太网LAN、RJ45

外部控制方式

D-sub 25p

外部触发输入

BNC，5 V TTL

CRO触发输出

BNC，5 V TTL

运行控制输入

BNC，5 V TTL

外部同步输入

45-65 Hz，同名端与异名端之间20-500 V

同名端、异名端与机壳0-500 V

警告灯输出

0-220 V AC 10 A/0-48 V DC 3 A

电源取决于外接信号灯的种类

安全电路

安全回路开路时停止工作

失效检测

失效时前面板LCD显示，并中断仪器工作

EUT电压监视输出

BNC，100:1同轴端子输出

EUT电流监视输出

BNC，10 A : 1 V同轴端子输出

仪器工作状态指示

前面板LED指示、LCD显示

仪器接地连接方式

使用扁平接地线

EUT电源电压注入

4 mm香蕉插头线

检测输出方式

标准1米同轴线

机箱尺寸

19英寸/6U/4U

或22U机柜

仪器重量（仪器型号不同，重量有差异）

例如：PFS 2210SVD / PFS

2210SD / PFS 2216SD 重量约为：40 Kg

PFS 1130D 重量约为：24 Kg或100 Kg（含电源）

温度范围

15–35 ℃

湿度范围

45%–75%

气压范围

86 kPa–106 kPa

符合IEC6100-4-11&IEC61000-4-29标准的电源故障测试

IEC/EN61000-4-11，GB/T17626.11和IEC/EN61000-4-29，GB/T17626.29单相交流和直流含电压暂降、短时中断和电压变化的电源故障模拟器技术参数

EUT最大电压

PFS22xxSD 、PFS22xxSVD系列： 250 V AC，300 V DC

PFS05xxD系列：55 V DC

PFS11xxD系列：130 V DC

PFS12xxD系列：140 V DC

PFS22xxD系列：300 V DC

EUT最大电流

PFS2216SD、PFS2216SVD:

16 A

AC/DC 持续电流;

20 A 持续5 s;

40 A持续3 s;

PFS2210SVD、PFS2210SVD:

10 A

AC/DC 持续电流;

12 A 持续5 s;

25 A持续3s ;

PFSxx05D： 6 A

PFSxx010D：12 A

PFSxx20D： 22 A

PFSxx25D： 28 A

PFSxx30D： 33 A

PFSxx50D： 55 A

EUT适用电源

单相230 V及以下50～60 Hz±5%

直流300 VDC及以下提供直流控制

EUT电流电压测量

LCD显示 BNC端子：电压100:1，电流10 A : 1 V

中断电平

0%

暂降电平

0%-100%（适用于附件VVT/VMT系列）

0%，40%，70%，80%（适用于附件VVTxxxxSF系列）

暂降、中断持续时间

0.3-9999周期或1 ms – 9999 ms

暂降、中断间隔时间

50 ms – 50000 ms

暂降、中断试验时间

1 s – 9999 s

暂降、中断上升、下降时间

发生器额定电流75 A及以下产品：1-5 μs(标准规定电阻校验)

发生器额定电流75 A以上产品：1-50 μs(标准规定电阻校验)

交流电压变化电平

0-100%

交流电压变化减少时间

突变（同暂降、中断上升、下降时间）或500 ms

– 60000 ms（100%-50%）

突变（同暂降、中断上升、下降时间）或1000

ms - 60000 ms（100%-0%）

交流电压变化增加时间

500 ms – 60000 ms（50%-100%） 1000 ms – 60000 ms（0%-100%）

交流电压变化降低后持续时间

10 ms – 99999 ms

直流电压变化电平

0-120%

直流电压变化持续时间

1 ms – 9999 ms

直流电压变化间隔时间

50 ms - 50000 ms

同步

0°- 360°，1°步进设置或随机方式

触发方式

手动、自动、外部触发输入

选配功能

电压变化及两台直流电源非标准配置功能，若需要另外增加模块

发生器峰值冲击能力说明

型号

发生器耐电流冲击能力

PFS 2210SD

500 A

PFS 2210SVD

500 A

PFS 2216SD

500 A

PFS 2216SVD

500 A

PFS 2232SD

500 A

PFS 2232SVD

500 A

PFS 0505D

24 V/50 A，48 V/100 A

PFS 0510D

24 V/50 A，48 V/100 A

PFS 1110D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 1120D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 1125D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 1130D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 1150D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 2210D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 2225D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 2250D

24 V/50 A，48 V/100 A，110 V/220 A

额定电流16 A及以下发生器符合IEC 61000-4-11负载能力说明

型号

发生器负载电流能力

PFS 2210SD

PFS 2210SVD

12 A AC/DC 持续电流;

15 A 持续5 s;

25 A持续3 s;

PFS 2216SD

PFS 2216SVD

18 A AC/DC 持续电流;

20 A 持续5 s;

40 A持续3 s;
