当飞机、发射器或武器系统在太空高速飞行时与空气摩擦或因太空的带电粒子积累可能会产生几百kV的静电，在进行装载或者运输过程中可能遇到高电压静电放电，如果这些静电释放到引信的电爆装置的外露引线上或释放到连接操纵器或相关设备和弹药的电路上，可能会出现电爆装置的意外起爆，从而导致一系列的危险情况或者武器瞎火。如果引信中的电子元件承受高电压，则可能发生器参数变化或失效，这对信号处理、定时、解除保险和发火等电性能产生影响。

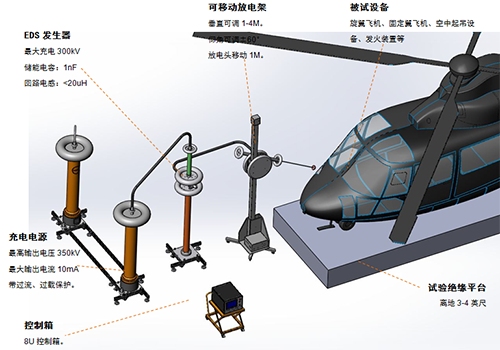

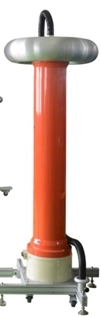

本静电放电发生器是为模拟飞机或发射器系统在天空高速飞行带上非常高的静电后能否安全、正常可靠工作或损坏等专用发生器，它是我们多年来研制的一系列静电放电发生器的基础上研制而成，其放电电压达到300kV，符合MIL-STD-464C、MIL-STD-331D、 GJB1389A、GJB573A、 GJB8848等标准。
特点：
>10寸彩色触摸屏前面板操作
>移动式框架结构
>气动远程控制放电架，带仰角控制
>充电异常保护
>安全门联锁保护、急停按钮等保护措施
>选配全自动测量分析软件
>选配电流、电压校准装置
>选配沉积电荷试验辅助设备
>光纤、RS32接口通讯，抗干扰能力强
技术参数 |
储能电容 | 1000pF |
放电电阻 | <1Ω |
上升沿 | 约200ns |
震荡频率 | 约1.3M |
回路电感量 | <20uH |
充电电压 | 最大350kV |
最大持续电流 | 10mA |
放电开关 | 直径100mm钨铜球， |
开关形式 | 气缸运动触发，运行距离，1M |
放电架 | 气动自动控制，升降1-4M，仰角±60° |
发生器结构 | 开放式框架，可移动底盘 |
通用参数 |
使用电源 | AC380V 5kVA(三相) |
充电极性 | 正、负，单次放电 |
重量 | 1.5吨 |
温度范围 | -20～+45℃ |
湿度范围 | ≤85% |
海拔高度 | 不超过1000m |
随机标配 |
主机一台、说明书、检测报告、合格证、测试线、保险丝、手持式接地棒 |
选配附件 |
1、静电放电试验塔  | HVFDJ400 气动6向控制 升降高度4M 放电电极1M伸缩行程 ±60°旋转 远程遥控操作 带均压环，试验电压300kV以上 |
2、沉积电荷试验塔  | PSSYJ400 用于沉积电荷试验时支持连接高压导线 升降高度4M，使用气动马达控制 穿线孔60mm 试验电压300kV以上 |
3、手持式沉积电荷试验棒  | EDS300-FDB 用于100kV下人工沉积电荷放电 2米长可伸缩绝缘棒 可配圆电极和尖电极 |
4、示波器  | MDO3032 美国泰克 350MHz采用频率 1.25GS/s采样速率 2通道采样 |
5、电流互感器：  | P4997 美国pearson线圈 100:1 最大瞬时10kA 20MHz |
6、校准负载阻抗  | RFC-100 放电电压校准测量用 100Ω低电感阻性负载 内置同轴分流器0.01V/A,BNC输出 须配合50:1衰减器使用 |
7、直流分压器 | RF-300 300kV直流分压器 阻抗3GΩ 满载漏电流100uA 用于校准充电电压 |
8、测量分析系统 （软件） | MAS3000 采用光纤以太网通讯 自动采集设置示波器 自动计算波形各种参数 |
9、300kV静电控制箱  | EDS300-8U 8U机箱设计，方便移动 10寸彩色触摸屏 三相电源5kVA |
10、隔离滤波器  | EDS300-DGL10 需使用两台,分别连接电脑和示波器 完成示波器现场采集数据经光纤隔离传输至电脑 最大功率200w（220V） |
11、高压直流放电棒  | 2m可收缩 用于安全接地 0Ω或1MΩ可以连接 |
12、空气压缩机 | 1100-40（3540） |
13、400kV高压直流电源  | HVPOWER400-10 最大输出电压350kV 最大输出电流10mA 分正负两个极性，手动连接 |
14、300kV静电储能单元  | EDS300-1nF 储能电容器 容量1nF 电压350kV |
15、升降车  | TF30D 用于放置300kV静电控制箱 方便移动及调节高度 |
16、U盘 | SDCZ71-8G 16G存储说明书等电子文档 |
产品标准
- GJB1389A
- GJB 573A
- MIL-STD-464C
- MIL-STD-331D
- GJB 8848
