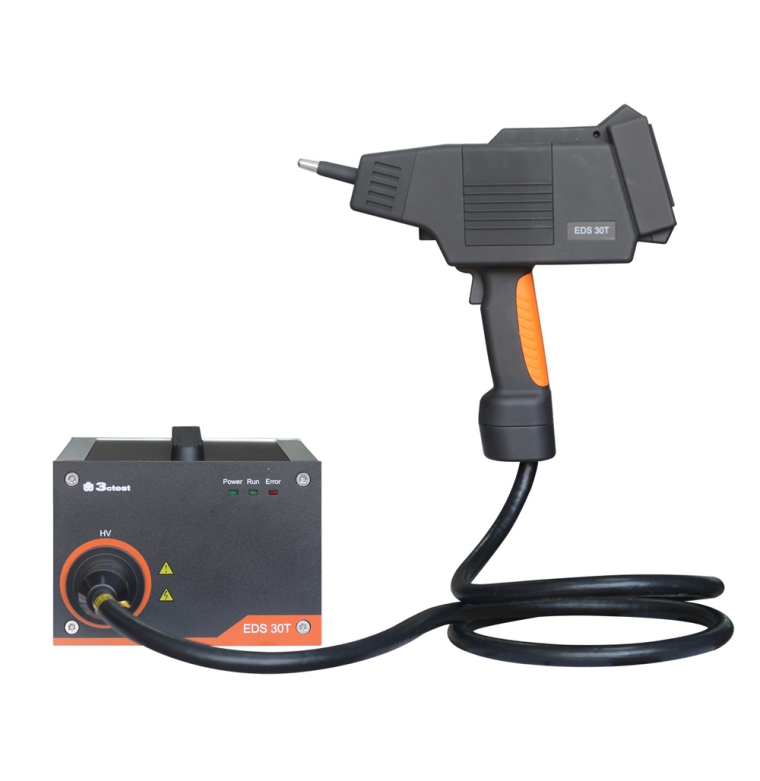

静电放电模拟器EDS 30T

型号:

EDS 30T

产品介绍

人体对物体或两个物体之间的静电有时会产生高达数千伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。EDS 30T是一款先进的智能型静电放电发生器，输出电压30 kV,也是一款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器，依照IEC 61000-4-2:2008 等要求精确地模拟静电放电脉冲干扰，根据人体工程学设计。LCD触摸屏简单易操作，电源可选择AC与电池盒，RC模块可更换，内置温度湿度计，确保了在各种测试场合使用的可靠性。

特点：

> 人体工程学设计；

> LCD触摸屏控制；

> 温湿度记录和保护；

> 自动极性转换；

> 放电模块可更换，自动识别；

> 内置标准测试程序库；

> 智能检测空气放电失效性。

技术参数
接触放电	200 V ～ 30,000 V（±5%）
空气放电	200 V ～ 30,000 V（±5%）
电压步进	100 V
保持时间	大于 5 s
充电电阻	51MΩ
极性	正、负
RC模块识别	自动识别并LCD显示
温湿度	内置温湿度计，记录和保护功能
脉冲重复频率	单次/0.1/0.2/0.5/1/2/5/10/20 Hz
触发模式	手动&自动
脉冲计数	1～9999
接触放电模式	150 pF / 330 ohm
上升时间	0.8 ns ± 25%
快速启动测试程序	参数在线可调，简单迅速，易于操作
评估程序	进行20 Hz接触放电，对受试设备的测试点进行评估
标准测试程序	符合 IEC 61000-4-2:2008
通用参数
重量	约12.0 kg
重量（静电枪）	约2.0 kg
环境温度	15 ℃～ 35 ℃（操作条件）
相对湿度	30% ～ 60%（操作条件）
气压范围	86 kPa ～ 106 kPa
工作电源	100 V ～ 240 V（±10%）; 50/60 Hz（大陆地区默认AC 220 V 50 HZ）

标配附件
1、放电枪	放电枪与控制一把
2、高压发生器	程控高压电源一台
3、阻容模块EDS 20H-RC	150 pF / 330 Ω 放电模块可更换
4、放电电极EDS 30T-CONT(330Ω)	接触放电头
5、放电电极EDS 20H-AIR	空气放电头
6、接地线	2 m 接地线
7、包装箱	手提箱
8、资料	原厂测试校准证书和操作手册
选配附件
1、RC阻容模块	150 pF/2000 ohm (EDS) 330 pF/2000 ohm (EDS) 330 pF/330 ohm (EDS) 100 pF/1500 ohm (EDS) 150 pF/150 ohm (EDS) 500 pF/500 ohm (EDS)	500 pF/5000 ohm (EDS) 200 pF/0 ohm (EDS) 500 pF/0 ohm (EDS) 500 pF/100 ohm (EDS) 可根据用户需求定制放电模块
2、30 mm放电电极 EDS 30T-AIR(30mm)	用于15 kV ～ 30 kV测试
3、电池模组EDS01	82600 mAh镍氢充电电池，代替AC电源。接触放电+30 kV，1 Hz，大约8 h。尺寸140 mm100 mm*35 mm。重量0.5 Kg
4、电池充电器	用于电池盒充电
5、静电放电试验配置 ESDD	接地高压电阻2 x 470 kohm
	垂直耦合板500x500x3 mm
	水平耦合板1600x800x2 mm
	参考接地板2700x1800x2 mm
	测试桌1600x800x800 mm，全实木；满足IEC 61000-4-2要求
6、ESD校准装置 EDS CALA	用于IEC/EN61000-4-2的波形校准，包括2 ohm 靶子/ 4 GHz，同轴电缆，使用说明书
7、衰减器JZ602	阻抗: 50 W 衰减: 20 db
8、衰减器JZ603	阻抗: 50 W 衰减: 30 db
