特点
●传感器的线膨胀系数接近混凝土，可将受温度的影响控制到小，除了可测量外力引起的变形外，还能够适用于温度应力的变形测量
●埋入时因振动器引起的损坏较少，还可充分承受 RCD 工法带来的振动
产品一览
全部显示

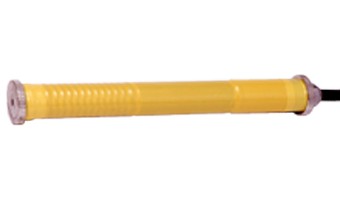

BS-25AT
额定容量：±500×10-6应变量
规格
性能
测量应变
| 额定容量 | ±500×10-6应变量 |
|---|
| 非线性 | ±1.5%RO或以内 |
|---|
| 滞后 | ±2%RO或以内 |
|---|
| 额定输出 | 2.5mV/V（5000×10-6应变量）或以上 （-侧额定容量～ 侧额定容量） |
|---|
测量温度
| 额定容量 | -30～70℃ |
|---|
| 温度测量误差 | ±0.5℃（-30～70℃） （参考小型温度计BTS-100AT) |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | （0℃时）350Ω±1% |
|---|
| 输出电阻 | （0℃时）450Ω±0.8% |
|---|
| 电缆 | 0.5mm2，4芯氯丁橡胶铠装线1m，外径11.5mm，前端裸线 |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 标点距离 | 250mm |
|---|
| 外观的线膨胀系数 | （11.5±0.6）×10-6/℃ |
|---|
| 重量 | 约600g |
|---|

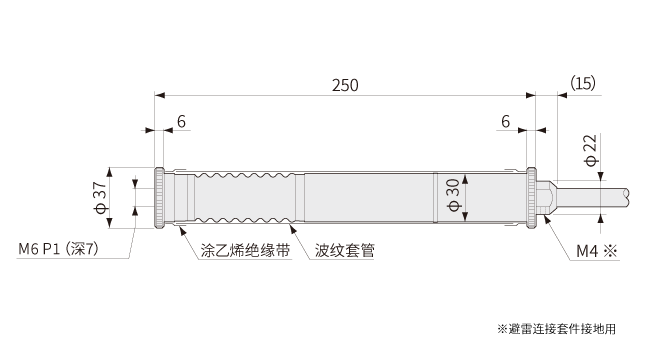

外形尺寸图
BS-25BT
额定容量：±1000×10-6应变量
规格
性能
测量应变
| 额定容量 | ±1000×10-6应变量 |
|---|
| 非线性 | ±2%RO或以内 |
|---|
| 滞后 | ±2%RO或以内 |
|---|
| 额定输出 | 2.5mV/V（5000×10-6应变量）或以上 （-侧额定容量～ 侧额定容量） |
|---|
测量温度
| 额定容量 | -30～70℃ |
|---|
| 温度测量误差 | ±0.5℃（-30～70℃） （参考小型温度计BTS-100AT) |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | （0℃时）350Ω±1% |
|---|
| 输出电阻 | （0℃时）450Ω±0.8% |
|---|
| 电缆 | 0.5mm2，4芯氯丁橡胶铠装线1m，外径11.5mm，前端裸线 |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 标点距离 | 250mm |
|---|
| 外观的线膨胀系数 | （11.5±0.6）×10-6/℃ |
|---|
| 重量 | 约600g |
|---|
外形尺寸图
下载
说明书
- INSTRUCTION MANUAL (246KB)
