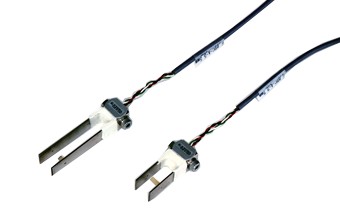

夹式位移传感器DTC-A
产品介绍
特点 ●前端形状以ASTM规格为基准 ●防止过载用带挡构造 ●配备了选购安装夹 ●可制作TEDS对应产品 产品一览 全部显示 DTC-A-2 2mm用
规格 性能 | 额定容量 | 2mm(安装槽间隔8～10mm范围) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 反复性 | 1%RO或以下 |
|---|
| 额定输出 | 2.5mV/V(5000×10-6应变量) 20%-10% |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～4V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线2m,外径3.2mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 130%(带挡块) |
|---|
| 测量力 | 约4～20N |
|---|
| 固有频率 | 约580Hz |
|---|
| 重量 | 约20g(不含电缆) |
|---|
| 选购件 | 安装夹 TIP-10Ａ 是试验片处未设置刀形支承时或安装间隔较宽时使用的 安装夹。销售单位为2个一组。 |
|---|
外形尺寸图
DTC-A-5 5mm用
规格 性能 | 额定容量 | 5mm(安装槽间隔4～9mm范围) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 反复性 | 1%RO或以下 |
|---|
| 额定输出 | 2.5mV/V(5000×10-6应变量) 20%-10% |
|---|
环境特性 | 允许使用温度范围 | -10～60℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～4V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线2m,外径3.2mm,前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 130%(带挡块) |
|---|
| 测量力 | 约1～10N |
|---|
| 固有频率 | 约215Hz |
|---|
| 重量 | 约20g(不含电缆) |
|---|
| 选购件 | 安装夹 TIP-10Ａ 是试验片处未设置刀形支承时或安装间隔较宽时使用的 安装夹。销售单位为2个一组。 |
|---|
外形尺寸图
下载 说明书 - INSTRUCTION MANUAL (1.4MB)
| |
