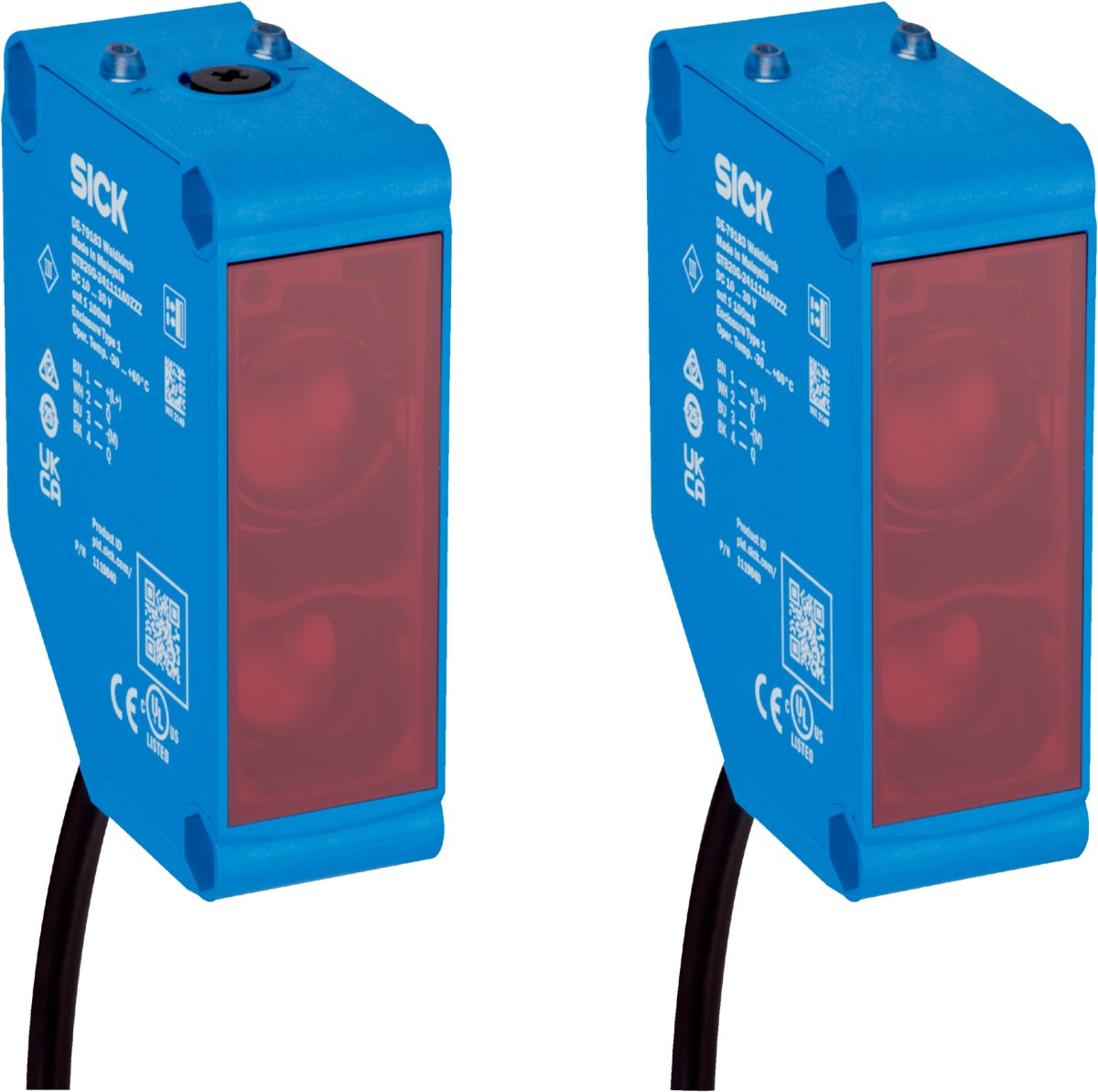

光电传感器GSE20G-1IRC2170ZZZ
| 型号: | GSE20G-1IRC2170ZZZ | | 货号: | 1120849 | | 品牌: | SICK |
产品介绍
    产品特点 | 工作原理 | 对射式光电传感器 | | 感应距离 | | | 最小触发感应距离 | 0 m | | 最大开关距离 | 120 m | | 接收器到发射器的最大距离范围（运行备用 1） | 0 m ... 120 m | | 接收器到发射器的推荐距离范围（运行备用 2） | 0 m ... 85 m |
| | 发射光束 | | | 光源 | LED | | 光源种类 | 可见红光 | | 光点形状 | 矩形 | | 光斑尺寸（距离） | Ø 800 mm (20,000 mm) | | 发射器光束围绕标准发射轴的最大散射（偏向角） | < +/- 1.5°（TU = +23 ℃） |
| | LED 特征值 | | | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 630 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
| | | 显示 | | | LED，绿色 | 状态指示灯
持续接通：上电
持续断开：物体存在 | | LED 黄色 | 光接收状态
持续接通：物体不存在
持续断开：物体存在 |
|
电气参数 | 工作电压 Ue | 24 V AC/DC ... 240 V AC/DC 1) | | 残余纹波 | < 10 % | | 使用类别 | DC-13 (根据 EN 60947-1) AC-15 (根据 EN 60947-1) | | 电流消耗 | ≤ 10 mA, 无负荷。在 230 V AC/DC 时 ≤ 45 mA, 无负荷。在 24 V AC/DC 时 | | 防护等级 | II | | 数字输出 | | | 数量 | 2 (补偿量) | | 类型 | 继电器，SPDT，安全电隔离 2) | | 开关类型 | 明/暗切换 | | 输出电流 Imax. | 4 A@250 V AC, 4 A@24 VDC, 0.11 A@250 V DC | | UL: 4 A@250 V AC, general use | | 4 A @ 250 V AC, resistive (NO) | | 3 A @ 250 V AC, resistive (NC) | | 4 A @ 24 V DC, NO, general use | | 3 A @ 24 V DC, NC, general use | | R300/B300 (NO contacts only) | | 响应时间 | ≤ 15 ms | | 开关频率 | 10 Hz 3) |
| | 引脚/导线分配，发射器 | | | BN | L/(+) | | BU | N/(-) |
| | 引脚/导线分配，接收器 | | | BN | L/(+) | | BU | N/(-) | | WH | Relay COM | | BK | Relay NC
继电器输出，亮通，物体存在 → LOW 输出 | | GY | Relay NO |
|
机械参数 | 设计构造 | 方形 | | 尺寸(宽 x 高 x 深) | 23.5 mm x 74.5 mm x 63 mm | | 接口 | 电缆 5 针, 2 m | | 接口详细信息 | | | 低温特性 | 低于 0℃ 时导线不能发生形变 | | 导线横截面 | 0.32 mm² | | 导线直径 | Ø 5 mm | | 电缆长度 (L) | 2 m |
| | 材料 | | | 外壳 | 塑料, ABS | | 前镜 | 塑料, PMMA | | 电缆 | 塑料, PVC |
| | 重量 | 大约 300 g |
环境参数 | 外壳防护等级 | IP67 (EN 60529) | | 运行环境温度 | –30 ℃ ... +60 ℃ 1) | | 仓库环境温度 | –40 ℃ ... +70 ℃ | | 类型抗环境光能力 | 太阳光: ≤ 20,000 lx | | 抗冲击能力 | 30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | | 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 60947-5-2, EN 61000-6-3 | | UL 文件编号 | NRKH.E348498 & NRKH7.E348498 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | CCC 证书 | ✔ | | cULus 认证 | ✔ | | 光生物安全性 (IEC EN 62471) 证书 | ✔ |
分类 | ECLASS 5.0 | 27270901 | | ECLASS 5.1.4 | 27270901 | | ECLASS 6.0 | 27270901 | | ECLASS 6.2 | 27270901 | | ECLASS 7.0 | 27270901 | | ECLASS 8.0 | 27270901 | | ECLASS 8.1 | 27270901 | | ECLASS 9.0 | 27270901 | | ECLASS 10.0 | 27270901 | | ECLASS 11.0 | 27270901 | | ECLASS 12.0 | 27270901 | | ETIM 5.0 | EC002716 | | ETIM 6.0 | EC002716 | | ETIM 7.0 | EC002716 | | ETIM 8.0 | EC002716 | | UNSPSC 16.0901 | 39121528 |
| |
