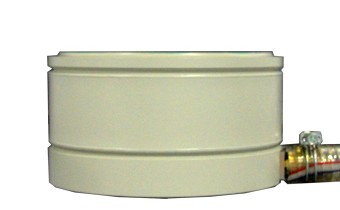

垫圈式载荷计BL-E
产品介绍
特点 ●适合现场测量 ●防水构造 ●高精度型 产品一览 全部显示 BL-100TE 1MN用
规格 性能 | 额定容量 | 1MN |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯氯丁橡胶铠装线1m，外径9.6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 选购件 | BL型用载荷板 ●请告知与使用设备接触部分的尺寸。 ※也可制作为圆形。 |
|---|
外形尺寸图
BL-200TE 2MN用
规格 性能 | 额定容量 | 2MN |
|---|
| 非线性 | ±1.5%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯氯丁橡胶铠装线1m，外径9.6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 选购件 | BL型用载荷板 ●请告知与使用设备接触部分的尺寸。 ※也可制作为圆形。 |
|---|
外形尺寸图
下载 说明书 - INSTRUCTION MANUAL (446KB)
| |
