产品概述：

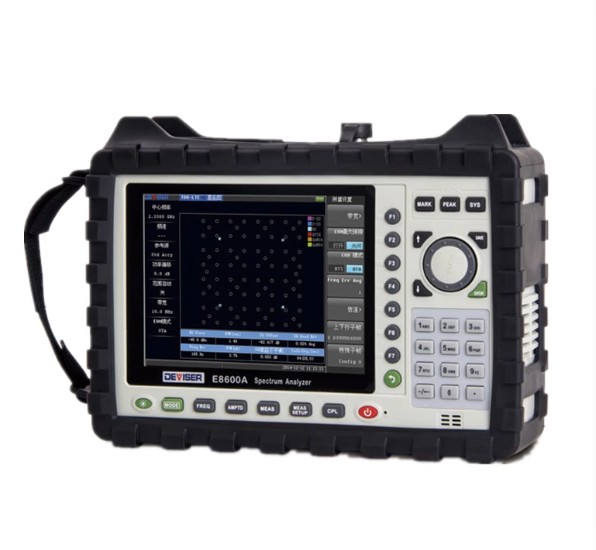

Deviser的E8600A手持式频谱分析仪是专门针对基站安装和维护而设计的仪器。可对2G/3G/4G，WIFI和集群通信等无线信号进行分析和干扰排查。E8600A具备重量轻，操作方便，工作时间长等优点，是现场工程师测试的必备仪器。
产品特点：
● 频率范围：9kHz-6GHz；
● 基本频谱测量：具备快速扫描模式、扫描时间可设置范围10us-1000s；
● 功率一键测量：信道功率、占用带宽、邻道功率、场强测量；
● 具备20MHz解析带宽；
● 具备时域测量功能，可支持视频触发、时隙触发、外部触发；
● 平均噪声电平为-164dBm/Hz；
● 可进行远程实时控制，支持数据导入导出；
● 整机重量<2.5kg，100%电量下可连续使用时间>3.5小时。
技术规格
| 型号 | E8600A（6G） |
| 频率范围 | 9kHz～6000MHz |
| 频率参数 |
| 老化速度 | <±0.5 ×10-6/year |
| 温度稳定性 | <±0.5 ×10-6 (0 - 50)℃ |
| 频标计数精度 | (信噪比为25 dB，分辨率带宽（RBW）/扫宽= 0.01) |
| 计数精度 | ±0.5 ×10-6±1 |
| 分辨率 | 1Hz |
| 频率扫描宽度 | |
| 零扫宽 | 支持 |
| 扫宽范围 | 1kHz-6000MHz |
| 分辨率带宽 | |
| 范围 | 1Hz - 3MHz 约10%步进 |
| 视频带宽 | |
范围 | 1Hz - 3MHz 约10%步进 |
| 稳定性 | |
相位噪声(中心1GHz) | 典型值＜ -105dBc/Hz @连续信号偏移10 kHz |
| 型号 | E8600A |
| 衰减器 | |
| 范围 | 0dB - 55dB |
| 内置放大器 | |
| 频率范围 | 1MHz–6000MHz |
| 增益 | 25dB（典型值） |
| 大安全输入电平 | +30dBm(峰值功率/入口衰减>15dB 50VDC |
| 三阶互调截获点(TOI) | 典型值 > 12dBm |
| 动态范围 | >100dB |
| 显示平均噪声电平 | （E8600A无信号输入，0dB衰减，100Hz RBW，100Hz VBW，采样值检波） |
| 放大器关闭 | ≤-128dBm，2MHz～1GHz ≤-122dBm，1GHz～3GHz ≤-118dBm，3GHz～6GHz |
放大器打开 | ≤-145dBm，10MHz～1GHz ≤-140dBm，1GHz～3GHz ≤-135dBm，3GHz～6GHz |
杂散信号响应范围 | |
| 二次谐波 | <-70 dBc -20dBm单音混频器输入，放大器关闭 |
| 剩余响应 | （无信号输入，衰减器为0） ≤-85dBm 1MHz-6000MHz |
| 显示范围 | |
| 对数刻度 | 0.1 -0.9 dB/格，0.1dB步进型 1-40dB/格，1dB步进型 |
| 线性刻度 | 10格 |
| 刻度单位 | dBm， dBmV， dBµV， mV |
| 频标读数分辨率 | 0.03 dB对数下 参考电平的0.03% 线性下 |
|
| 参考电平 | -130dBm— +30dBm |
| 电平精度 | 典型值≤±1.0dB@+25±5℃ |
| 射频输入 | |
| 输入接头 | N型接头 |
|
|
| 输入阻抗 | 50Ω |
|
| USB输出 | 1个USB 2.0, 1个mini USB |
| LAN口 | 10M/100M自适应 |
| 电池类型 | 可充电锂电池11.1V/5.2Ah |
| 适配器 | 19V/3.42A |
| 尺寸 (宽X高X长) | 257mm × 75mm × 185mm |
| 净重 (带电池) | 约2.5kg |
| 显示器 | 16cm (6.5 inches) TFT彩色液晶 |
| 显示分辨率 | 640 × 480像素 |
