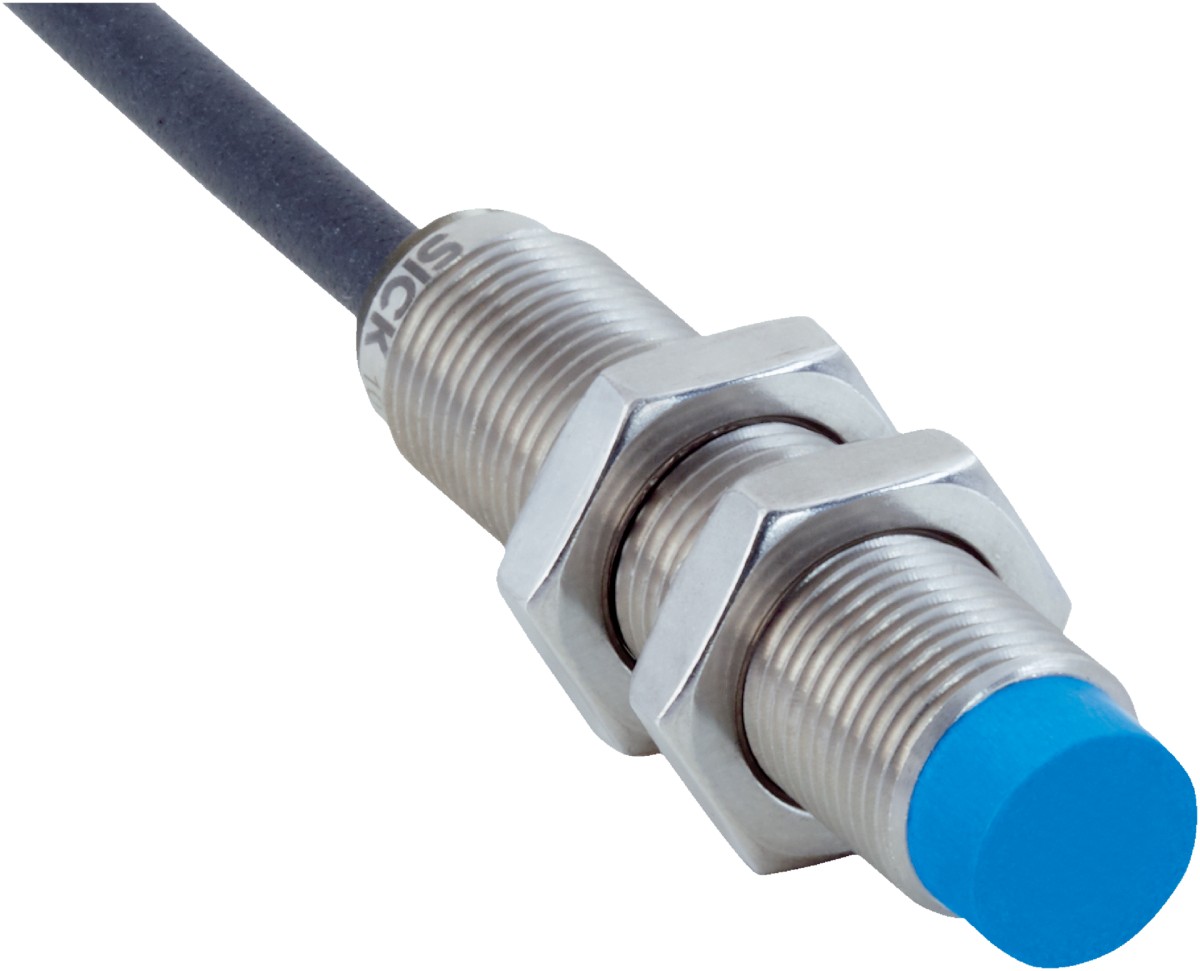

电感式接近传感器IMS12-08NNSVU2S
| 型号: | IMS12-08NNSVU2S | | 货号: | 1097582 | | 品牌: | SICK |
产品介绍
       产品特点 | 设计构造 | 米 | | 外壳形状 | 标准结构形式 | | 螺纹尺寸 | M12 x 1 | | 直径 | Ø 12 mm | | 触发感应距离 Sn | 8 mm | | 安全接通距离 Sa | 6.48 mm | | 安装在金属 | 非齐平 | | 开关频率 | 2,000 Hz | | 连接类型 | 电缆，3 芯, 2 m | | 开关量输出 | NPN | | 开关量输出详情 | NPN | | 输出功能 | 常开接点 | | 电气规格 | DC 3 线 | | 外壳防护等级 | IP68 1) IP69K 2) | | 特殊特征 | 耐冷却剂或者润滑油影响, 耐温性 | | 特殊应用 | 移动式工作设备, 冷却剂和润滑剂区域, 恶劣的使用条件 | | 供货范围 | 紧固螺母，黄铜，镀镍 (2 x) |
机械/电子参数 | 供电电压 | 7.2 V DC ... 60 V DC | | 残余纹波 | ≤ 10 % | | 电压下降 | ≤ 2.5 V 1) | | （接近传感器）通电后开始工作前的延时 | 100 ms | | 滞后 | 3 % ... 20 % | | 再现性 | ≤ 2 % 2) | | 温度漂移 (Sr) | ± 10 % | | 电磁兼容性 | 干扰辐射和抗干扰性符合车辆法规 ECE-R10 Rev. 5：E1 型式批准 抗干扰性符合 DIN ISO 11452-2: 100 V/m AM 垂直 20 MHz - 800 MHz；AM 水平 200 MHz - 800 MHz；PM 垂直/水平 800 MHz - 2.7 GHz 电缆传导的干扰量符合 ISO 7637-2（脉冲/严重级别/失效标准 12 V/失效标准 24 V）：1/IV/C/C、2a/IV/A/A、2b/IV/C/C、3a/IV/A/A、3b/IV/A/A、4/IV/C/A、5a/IV/B/B、5b/IV/B/B EN 61000-4-2 ESD：4 kV CD / 8 kV AD EN 61000-4-3 高频辐射：10 V/m EN 61000-4-4 爆发：2 kV EN 61000-4-5 浪涌：0.5 kV L-to-L，Ri：2 Ohm EN 61000-4-6 高频电缆传导：10 V | | 环境检查 | 快速温变 EN 60068-2-14, Na：TA = –25 ℃，TB = 75 ℃，t1 = 40 min，t2 = < 10 s，300 次循环，Delta Sr ≤ 10% | | 腐蚀检查 | 盐雾试验 EN 60068-2-52：5 级严重，4 次循环 | | 持续性电流 Ia | ≤ 200 mA 3) | | 空载电流 | ≤ 10 mA | | 导线材料 | PUR | | 导线横截面 | 0.5 mm² | | 导线直径 | Ø 5 mm | | 短路保险 | ✔ | | 通电脉冲保护 | ✔ | | 抗冲击与抗振性 | 抗振动性 EN 60068-2-6 Fc：25 g Peak (10 Hz ... 2,000 Hz) / –20 ℃ ... +50 ℃ 耐冲击性 EN 60068-2-27 Ea：100 g 11 ms；沿 3 个坐标轴的各个方向 3 次冲击/-40 ℃ ... +85 ℃ 持续抗冲击性 EN 60068-2-29 Eb：40 g 3 ms 上升，7 ms 下降/沿 3 个坐标轴的各个方向 5,000 次冲击/-20 ℃ ... +50 ℃ 宽频带噪声 EN 60068-2-64：15 g rms (5 Hz ... 2,000 Hz)/沿 3 个坐标轴的各个方向 8 小时/-40 ℃ ... +85 ℃ | | 运行环境温度 | –40 ℃ ... +100 ℃ | | 外壳材料 | 不锈钢 V2A, DIN 1.4305 / AISI 303 | | 材料，感应面 | 塑料, LCP | | 壳体长度 | 56 mm | | 可用的螺纹长度 | 46 mm | | 最大拧紧力矩 | Typ. 20 Nm | | 防护等级 | III | | UL 文件编号 | E181493 |
安全技术参数 折减系数 | 提示 | 这些数据仅作为参考，可能有偏差 | | 不锈钢 （V2A） | 大约 0.67 | | 铝 （Al） | 大约 0.42 | | 铜（Cu） | 大约 0.35 | | 黄铜 (Ms) | 大约 0.42 |
安装指导 | 备注 | 相关图示参见“安装指导” | | A | 12 mm | | B | 24 mm | | C | 12 mm | | D | 24 mm | | E | 16 mm | | F | 64 mm |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | CCC 证书 | ✔ | | cULus 认证 | ✔ | | ECE 检验标志 | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
| |
