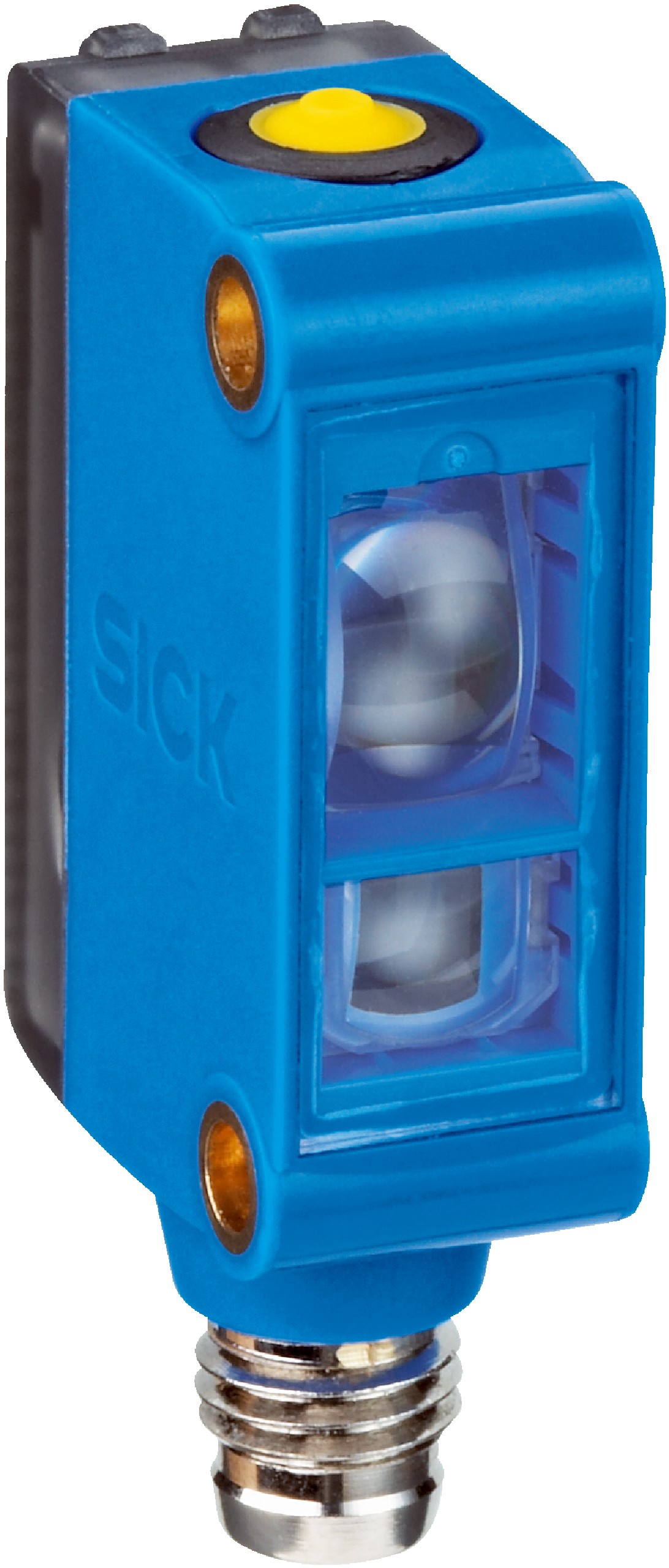

色标传感器KTM-WP11181P

产品介绍

European conformity (CE) cULUS listed Regulatory Compliance Mark (RCM)

产品特点

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

²⁾ 根据设备长的一面.

电气参数

供电电压	12 V DC ... 24 V DC ¹⁾
残余纹波	≤ 5 V_ss ²⁾
电流消耗	< 50 mA ³⁾
开关频率	15 kHz ⁴⁾
响应时间	32 µs ⁵⁾
抖动	15 µs
开关量输出	PNP
开关量输出（电压）	PNP：高电平 = U_V ≤ 2 V / 低电平约 0 V
开关类型	明/暗切换
输出电流 I_max.	50 mA ⁶⁾
动态示教功能输入（ET）	PNP: Teach: U = 10,8 V ... < U_V PNP: 运行：U < 2 V 或者开放
存储时间（ET）	28 ms，非易失性存储
时间等级	无
防护等级	III
保护电路	U_V 接口，带反极性保护具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP67

¹⁾ 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 亮暗对比度为 1:1 时.

⁵⁾ 信号传输时间（电阻负载时）.

⁶⁾ 所有输出端的总电流.

机械参数

外壳材料	ABS
显示	绿色 LED 指示灯：状态指示灯黄色 LED 指示灯：开关量输出 Q 状态
材料、光学元件	PMMA
连接类型	插头，M8，4 针
重量	20 g

环境参数

接口类型/接口分配

连接类型

插头，M8，4 针

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
光生物安全性 (IEC EN 62471) 证书	✔

分类
