脉冲力锤GK型

仪器种类:

国产通用分析仪器

产品介绍

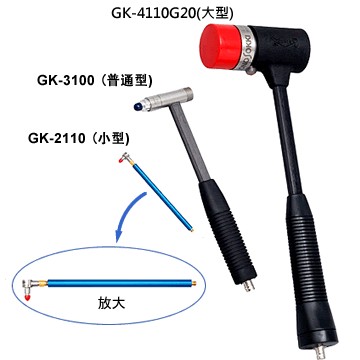

除普通型GK-3100以外，还有GK-2110是重量仅4.8 克的超小型脉冲锤，可用于小型，轻量的物品的加振激励试验。如小型电子电器产品及其机构配件，小型汽车机械配件等。另外GK-4110G20是重量1.1 公斤的大型脉冲锤，可用于大型或具有一定重量的物品的加振激励试验。如轿车的车体，大型机械构造物件等。

在被测对象物上设置加速度传感器，通过脉冲锤敲击被测物，脉冲锤和加速度传感器将分别产生激振的力信号和激励响应的振动加速度信号，这两个信号经FFT分析仪，就可测量出频率响应函数(测量固有振动频率)。另外，能将测得的频率响应函数读入模态分析软件，可对被测对象进行模态分析。

特点

GK-2110

重量仅4.8 克，可用于小型硬盘驱动器的外壳框体特性，压缩机导管共鸣对策的加振
加振频率可以接近20 kHz。

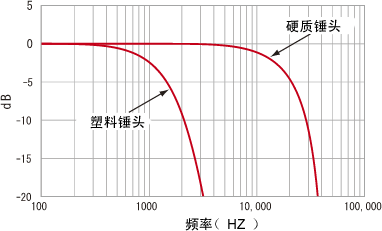

标准配备有塑料锤柄与具有较大加振力的铝制锤柄，可根据用途要求的对象与频率范围进行选择。

GK-3100

力锤重量140 g，利用附属的增添配重后重量可达到220 g，对应范围广。
配有专用放大器

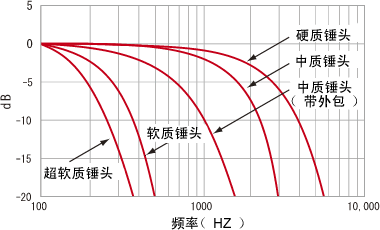

标准配备4种锤头。可根据用途要求的对象与频率范围进行选择。

GK-4110G20

力锤重量1100 g，可用于机械的台架，轿车车体等的模态分析的加振。
内置放大器可支持CCLD供电方式，直接连接分析仪使用。
标准配备4种锤头。可根据用途要求的对象与频率范围进行选择。

系统构成

简要规格

	GK-2110	GK-3100	GK-4110G20
测量范围	220 N	2,200 N	22,000 N
检测元件	水晶压电元件	水晶压电元件	水晶压电元件
灵敏度	22.5 mV/N	2.3 mV/N	0.23 mV/N
共振频率	100 kHz 以上	31 kHz 以上	12 kHz 以上
频率范围 (使用硬质锤头)	～ 20 kHz	～ 8 kHz	～ 1 kHz
锤体重量	4.8 g （塑料锤柄）	140 g	1,100 g
锤体直径	6.3 mm	15 mm	51 mm
锤头直径	2.5 mm	6.4 mm	51 mm
锤柄长度	107 mm	203 mm	370 mm
信号输出接头	铝制锤柄(5-44同轴电缆接头) 塑料锤柄(带延长电缆，10-32袖珍接插件)	BNC（CO2）	BNC（CO2）
输出信号	定电流驱动CCLD对应电压信号	定电流驱动CCLD对应电压信号	定电流驱动CCLD对应电压信号支持TEDS(Ver. 1.0)
输出阻抗	100 Ω以下	100 Ω以下	100 Ω以下
定电流驱动(CCLD)电源	2 ～ 20 mA、+18 ～ +30 VDC	2 ～ 20 mA、+18 ～ +30 VDC	2 ～ 20 mA、+18 ～ +30 VDC
适用放大器	另购：SR-2210	附属专用放大器另购：SR-2210	另购：SR-2210
信号电缆	附属：GK-0132（3 m，铝制锤柄用）	附属：信号电缆（3 m）另购：GK-0122（3 m）	另购：MX-100系列
附属品	手提箱附加锤体配重传感器固定用蜡附加塑料锤头 5-44=10-32 信号电缆(3 m) 锤柄(铝制，塑料) 参数表	手提箱附加锤体配重放大器信号电缆（BNC, 3 m）信号电缆（BNC, 0.9 m）各种锤头(超软质，软质，中质，硬质) 锤柄(铝制，塑料) 参数表	手提箱各种锤头(超软质，软质，中质，硬质) 参数表
