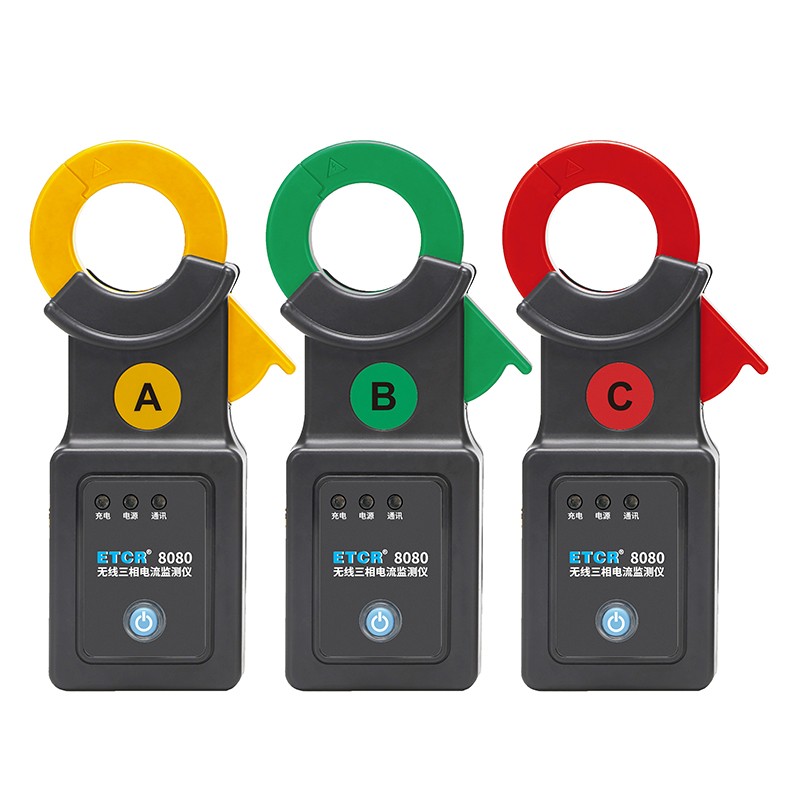

一、产品组成及用途

ETCR8080无线三相电流监测仪采用无线多连接通信技术，用于在线监测记录设备的三相电流及三相不平衡度，为用户提供三相电流负荷数据趋势图；多组监测仪也用于监测记录台区变压器及各支路三相负荷情况，为台区负荷转供切割提供技术支撑。用户可通过手机蓝牙在现场或通过4G通信在后台远程查看电流数据。

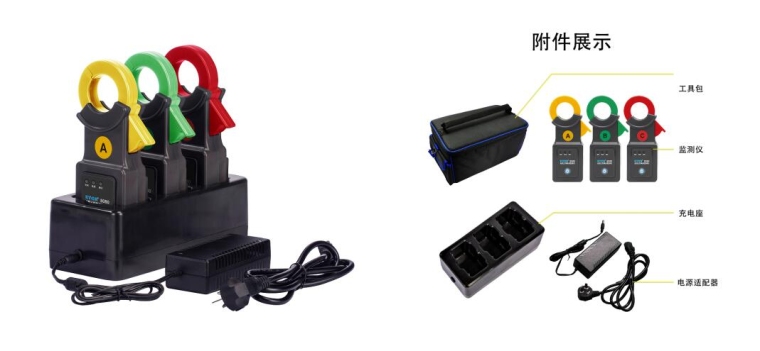

产品由3只检测仪、充电座、充电器、蓝牙APP及后台组成。

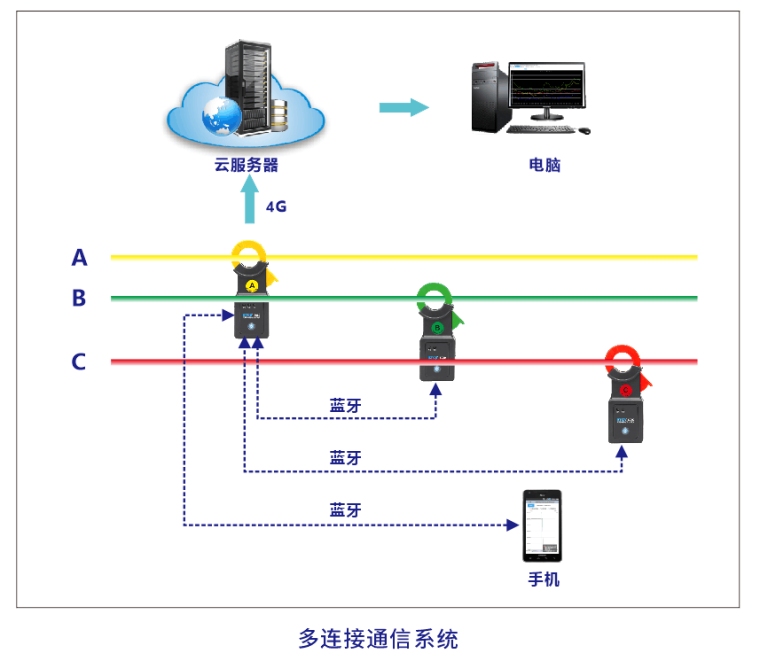

二、多连接通信

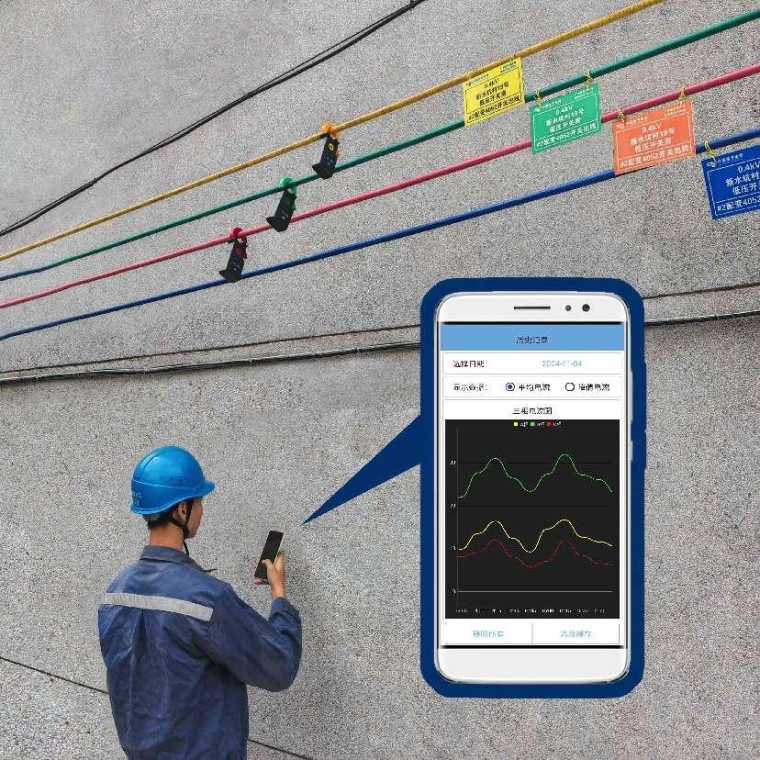

ETCR8080无线三相电流监测仪采用多连接通信技术，三个监测装置均内置蓝牙通信，其中A相监测装置内置4G通信，使用时将3个监测装置分别钳在负荷的A、B、C相上，通过监测装置采集负荷三相电流的实时数据，通过蓝牙汇总到其中具有4G通信功能的A相监测装置，A相监测装置将各相单位时间内的平均电流上传到后台服务器进行记录和分析。用户在现场可以通过手机蓝牙连接A相电流钳，将三相电流数据导入到手机，观察三相负荷电流数据及趋势，或通过后台远程查看监测仪记录的三相电流数据。

三、产品特点

1.监测装置通过多连接通信技术，实现装置之间、装置与手机、后台服务器的多连接通信。

2.监测仪可测量并记录三相电流的平均值、zui大值、zui小值、三相不平衡度等数据，展示三相电流随时间变化的趋势图。

3.通过手机蓝牙在现场或通过4G通信在后台远程设置装置编号、测试间隔时间等，查看装置编号、电池电量、三相负荷数据。

4.极低的运行功耗可保障仪器在现场较长时间的连续监测。

5.监测装置采用钳形结构无需断开被测线路，测试安荃快捷。

6.监测装置具有防水防尘功能，防护等级IP65。

7.监测装置具有防盗功能，内置电子锁，可连接蓝牙使用APP控制钳头的闭锁或开锁，可安装在户外使用。

8.监测装置内置大容量锂电池，超长续航时间。

9.监测装置配有充电座，一次可同时对3个监测仪进行充电。

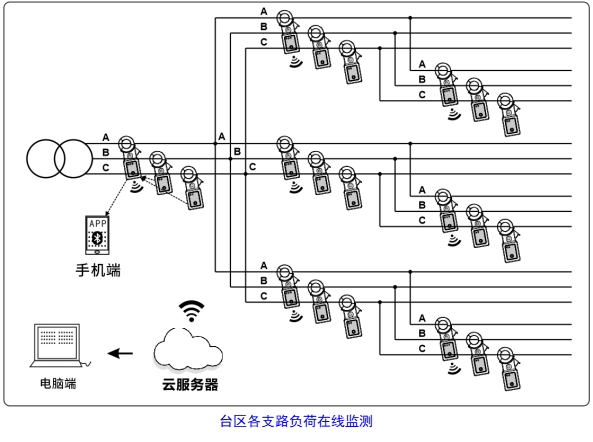

四、台区支路负荷监测

在低压台区供电系统中：由于用电量随季节性变化起伏很大，相邻台区因用户数量及变压器容量的差异，在用电高峰期的负载率也有较大差异，而变压器的经济运行负载率在70%左右，为了保障在用电高峰期变压器不会超负荷运行及在用电低谷期变压器负载率又不至于过低，维护人员需要经常将部分负荷在相邻台区间进行割接电操作。以往由于割接作业时无法事先掌握台区各支路的负荷情况，以及被转供电的负荷真实的负载记录，割接作业具有较大的盲目性，常常出现施工后效果较差，甚至由于切割的负荷过大导致受方台变负载率过高。

使用多组ETCR8080无线三相电流监测仪（又称智能台区负荷割接分析仪）对在即将实施转供切割的负荷实时监测一段时间，对监测负荷的数据进行记录及分析，为台区负荷转供割接提供准确的数据，避免盲目切割负荷，有效解决台变负载率严重不均的问题，为保障设备安荃、经济运行提供了技术手段。用户还可以通过后台观察负荷的数据及电流趋势图，观察台区及支路的三相不平衡情况。该方法适用于多种类型城市配电网，应用前景广泛。

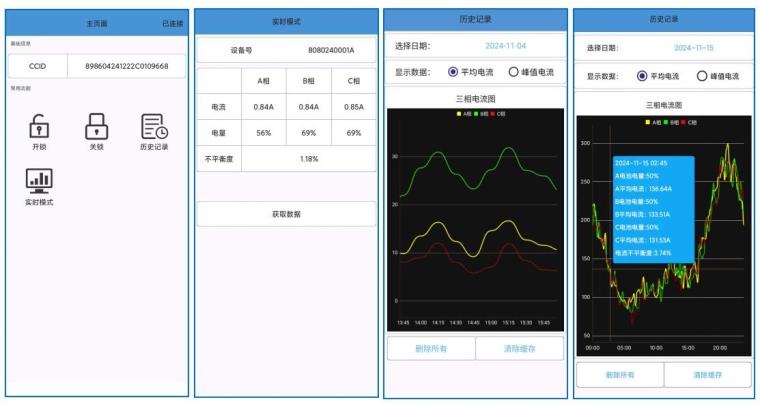

五、蓝牙APP界面

六、技术参数
