一．简介
ETCR8600A漏电保护器测试仪专为现场在线测试各种漏电保护器的漏电动作时间、以及线路交流电压。测试电流从3mA～500mA分18档(3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA)，测试漏电流动作时间量程为0～999ms。交流电压量程：0～600V。
测试仪采用超大LCD显示，白屏背光，棒图指示。输出电流、动作时间、电池电量、相位同屏显示，具有自动关机、设定故障电压指示、相位选择、背光选择、数据存储等功能，仪表操作简便，精度高、体积小、重量轻、外观精致，便于携带，是各种漏电保护器现场或室内检测的理想工具。
二、型号对比
型号 | 漏电电流 档位 | 漏电动作 时间量程 | 交流电压 量程 | 充电功能 | 特点 |
ETCR8600 | 15～500mA | 0～999ms | 无 | 无 | 便携式 测量漏电动作时间 |
ETCR8600A | 3～500mA | 0～999ms | 0～280V | 无 | 超大LED屏幕 测量漏电动作时间 |
ETCR8600B | 5～1000mA | 0～999ms | 0～600V | 有 | 彩色触摸屏 测量漏电动作时间 |
三、技术规格
功 能 | 测试各种漏电保护器的漏电动作时间及线路交流电压 |
电 源 | DC 9V（碱性干电池 LR14 1.5V 6节） |
额定电压 | AC 220V |
测试线路电压 | AC 600V以下，继电保护开关测试下；AC 250V以下 |
漏电电流档位 | 3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA |
档位电流精度 | ±10%rdg±5dgt |
旋钮档位 | OFF；V；X1；X2；X3；自动档（6档） |
测试模式 | 手动：X1（3mA，5mA，7mA，10mA，15mA，20mA） X2（30mA，35mA，50mA，100mA，125mA，150mA） X3（175mA，250mA，275mA，300mA，375mA，500mA） 自动：Auto（3mA～500mA） |
漏电动作 时间量程 | 0～999ms |
漏电动作 时间精度 | ±5%rdg±3dgt |
交流电压量程 | 0～600V |
交流电压精度 | ±2%rdg±5dgt |
相位选择 | 0°/ 180° |
数据保持 | 测试完成后，界面自动保持测试结果显示 |
失效信息指示 | LCD显示“999”超时指示，可能测试的额定动作电流档位太小或漏电保护器有故障 |
测试线长 | 1.5m |
显示模式 | 4位超大LCD显示，白屏背光 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
仪表尺寸 | 215mm×178mm×83mm |
仪表重量 | 主机：约955g（含电池）；总重量：约2kg（含附件） |
电池电压 | 当电池电压降到约7.4V时，电池电压低符号“”显示，提醒更换电池。 |
工作电流 | 100mA Max |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
绝缘耐压 | 100MΩ或更大, AC2kV/rms(外壳与螺丝之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |

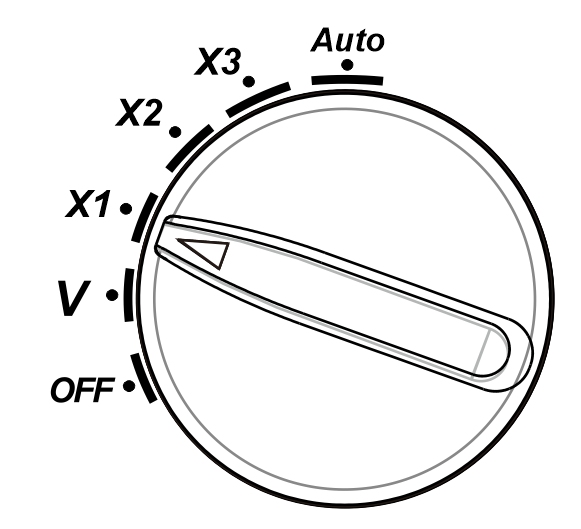

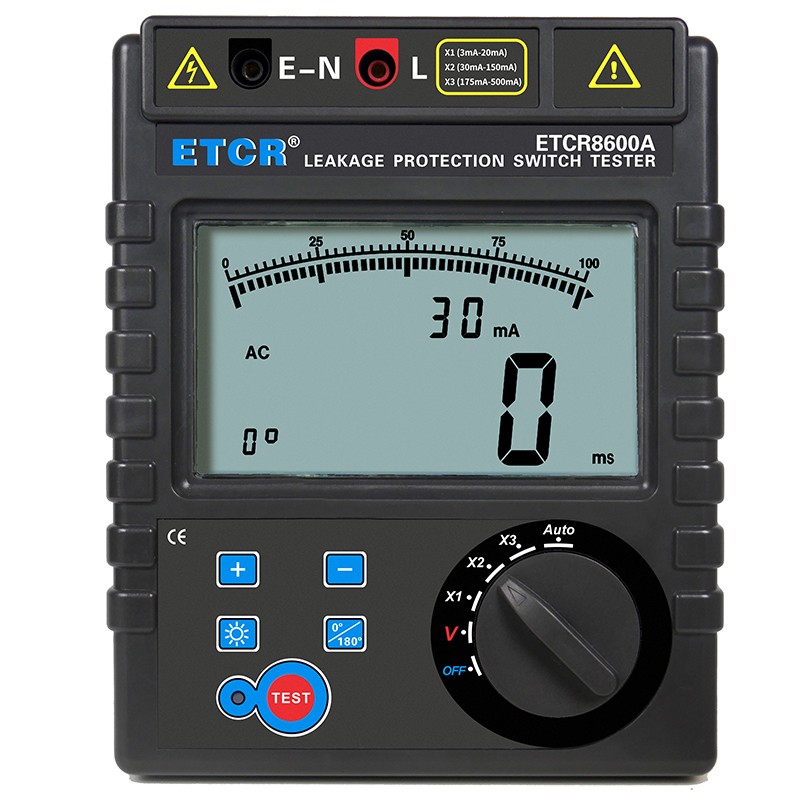

四、转盘档位说明
OFF | 关机 |
V | 电压测量，测量接入的线路电压值。 |
X1 | 手动测量3mA、5mA、7mA、10mA、15mA、20mA。 |
X2 | 手动测量30mA、35mA、50mA、100mA、125mA、150mA。 |
X3 | 手动测量175mA、250mA、275mA、300mA、375mA、500mA。 |
Auto | 自动测量（此时电流档位不可切换，自动进行档位选择） |
五、接线图示

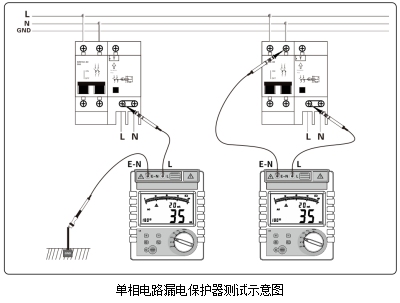

1.单相220V接线如下图：

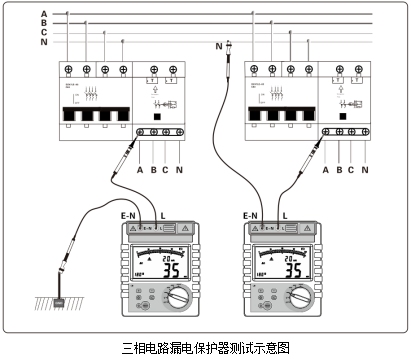

2.三相380V接线如下图（没有零线用接地）：
六、包装明细
主机 | 1台 |
工具包 | 1件 |
表笔测试线 | 2条 |
鳄鱼夹 | 1个 |
DC 9V（碱性干电池 LR14 1.5V） | 6节 |
包装盒 | 1个 |
用户手册、保修卡、合格证 | 1份 |
