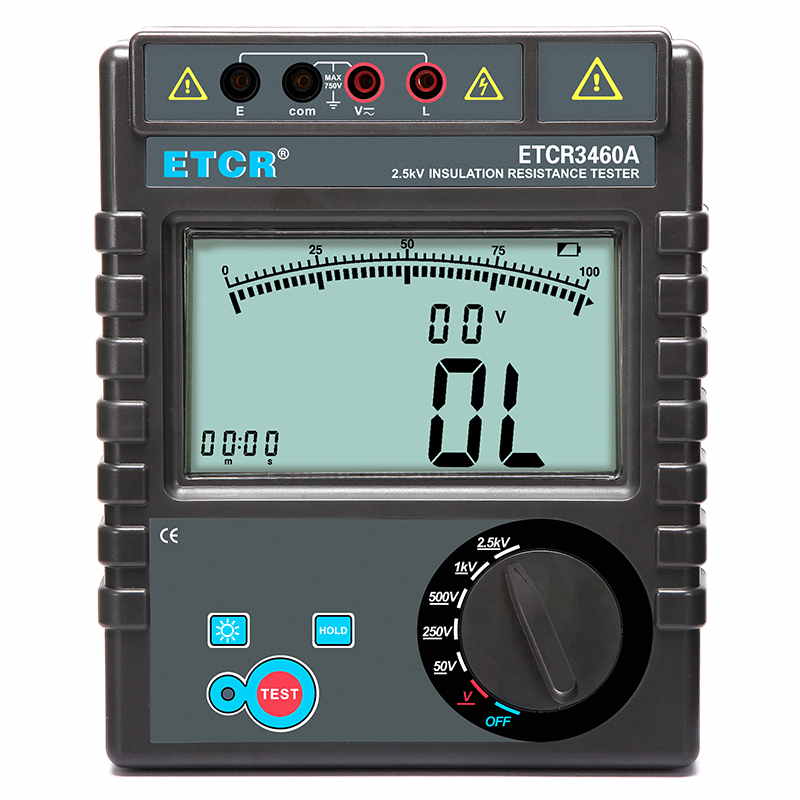

ETCR3460A绝缘电阻表又名兆欧表、绝缘电阻测试仪，用于绝缘电阻测试。仪表具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时，电压监测功能，回路电压大于36V时，仪表将禁止测试以保护被测物及人员**。仪表功能操作简易，绝缘电阻值，测试时间，输出电压同屏显示，具备交流电压、直流电压测试功能。
ETCR3460A绝缘电阻表整机美观，量程宽，精度高，分辨率高，操作便捷，携带方便，准确可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，适用于电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻测量。是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
产品特点
1、5档输出电压50V、250V、500V、1000V、2500V，宽量程0.1MΩ～200GΩ，*大短路电流2mA。
2、绝缘电阻值，测试时间，输出电压同屏显示。
3、**的结构及改良电路的全新设计，功能更全、精度更高、操作更方便可靠。
4、自动放电功能，完善的保护电路，有效防止反击电压的损害。
5、主机超大LCD显示，白屏背光，棒图指示，一目了然。
技术参数
1、量程及准确度
测量功能 | 输出电压 | 测量范围（Ω） | 精度 | 分辨率 |
绝缘电阻 | 50V | 0.10M～1M | ±3%rdg±5dgt | 0.01M |
1M～1G | ±5%rdg±5dgt | 0.1M |
1G～4G | ±10%rdg±5dgt | 0.1G |
250V | 0.50M～1M | ±3%rdg±5dgt | 0.01M |
1M～1G | ±5%rdg±5dgt | 0.1M |
1G～20G | ±10%rdg±5dgt | 0.1G |
500V | 1M～1G | ±5%rdg±5dgt | 0.1M |
1G～40G | ±10%rdg±5dgt | 0.1G |
1000V | 2M～1G | ±5%rdg±5dgt | 0.1M |
1G～80G | ±10%rdg±5dgt | 0.1G |
2500V | 10M～1G | ±5%rdg±5dgt | 0.1M |
1G～100G | ±10%rdg±10dgt | 0.1G |
100G～200G | ±10%rdg±10dgt | 1G |
电压 | AC/DC： 0.0V～750V | ±5%rdg±5dgt | 0.1V |
2、一般规格
电源 | DC 1.5V 6节LR14干电池 |
显示模式 | 4位超大LCD显示，对比度明显 |
LCD尺寸 | 108mm×65mm |
输出额定电压 | 50、250V、500V、1000V、2500V |
输出电压精度 | （5%～10%）±10V |
绝缘电阻量程 | 0.1MΩ～200GΩ |
电压量程 | AC/DC:0V～750V |
短路电流 | 2mA MAX |
*大容性负载 | 1uF |
换档 | 转动换档旋钮可以选择相应档位 |
背光 | 可控灰白色背光，适合昏暗场所使用 |
测量指示 | 测量中LED闪烁,蜂鸣器响 |
测量时间 | 单次测试时间为10min，测试过程中用户可手动停止或10min后自动停止，且屏幕显示测量数据。 |
电池电压 | 电池欠压符号显示，电池电压低时提醒及时更换电池 |
自动放电功能 | 放电时 符号闪烁，放电完成 符号熄灭。 |
自动关机功能 | 开机15分钟后自动关机 |
功耗 | 待机: 约40mA(背光关闭)； 测量：约100mA(背光关闭) |
仪表尺寸 | 长宽高：约212mm×175mm×76mm |
质量 | 仪表：约1360g (含电池)；总质量：约2.4kg（含包装） |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
