一．简介
ETCR2900接触式在线接地电阻测试仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品，采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。用户可以选择RS232或RS485通讯，并可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。

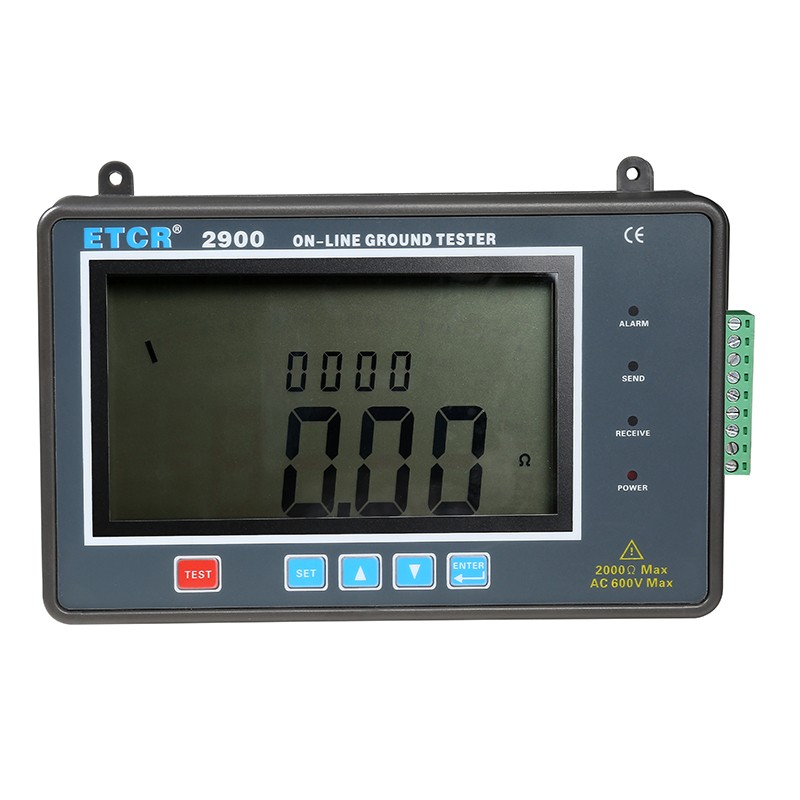

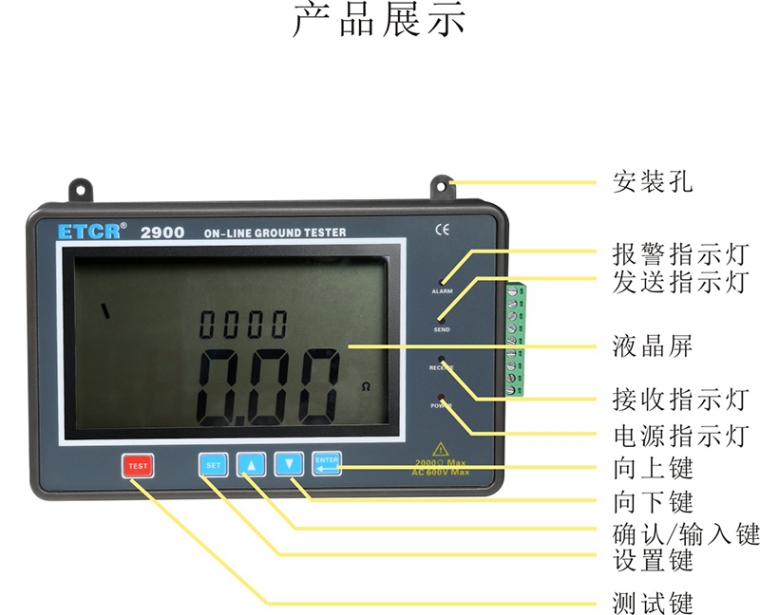

ETCR2900接触式在线接地电阻测试仪由超大LCD显示，非常直观；可以通过其按键设置报警临界值，具有声光报警指示；可确保各钟场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性。
ETCR2900接触式在线接地电阻测试仪适用于输电线路杆塔接地，公路设备接地，气象防雷接地，通讯基站接地，变配电站接地，铁路设施接地，建筑仓库接地，电气设备接地等。
二．量程及精度
测量功能 | 量 程 | 精度 | 分辨率 |
接地电阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω |
0.1Ω～200Ω | 0.1Ω |
1Ω～2000Ω | 1Ω |
接地电压 | 0～600V AC | ±2%rdg±3dgt | 1V |
（注：23℃±5℃，75%rh以下）
三．技术规格
功 能 | 在线监测接地电阻、接地电压、等电位联结电阻、低值电阻等 |
电 源 | 标准：12V±1VDC、400mA Max. 选配：24V±1VDC |
测量方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流11mA Max，128Hz； 对地电压：平均值整流 |
数据模式 | 平均值 |
显示模式 | 4位超大LCD显示 |
测量指示 | 测量中LCD倒计数指示 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
仪表尺寸 | 高宽厚：190mm×117mm×54mm |
测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 |
测量次数 | 10000次以上 |
线路电压 | 测量对地电压：AC 600V以下测量 |

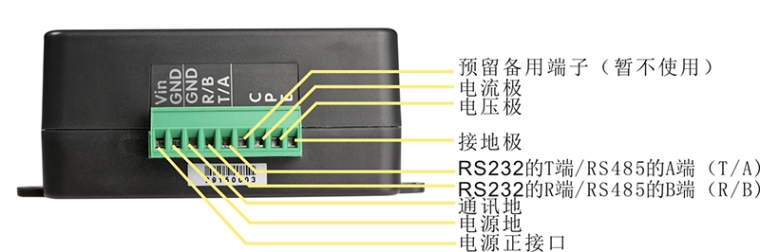

仪表接口 | 插拔式接线端子：9针端子座 |
通讯方式 | RS485(或选配RS232) |
换 档 | 自动换档 |
数据存储 | 400组，闪烁显示“FULL”符号表示存储已满 |
间隔时间 | 自动监测间隔时间设置范围：1～999小时 |
数据查阅 | 数据查阅功能：“READ”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
功 耗 | 待机: 25mA Max |
测量：400mA Max |
报警提示 | 声光报警 |
电源电压 | 当电源电压低于10V时，电源电压低符号显示，提醒更换电源。 |
质 量 | 检测仪：450g |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V |
