产品综述：
ET546XXX系列可编程直流电子负载模块，可广泛运用于充电器，开关电源，线性电源，各类电池等行业的生产线测试。
产品特点：
Ø 高性能负载：
l 提供CC、CV、CR、CP以及CC CV、CR CV 6种基本模式；
l 提供电池测试和LED测试；
l 动态测试模式，可测试电源动态输出性能；
l 扫描测试模式，可在一定范围内测试电源输出连续性；
l 列表模式，可模拟多种带载状态变化；
l 可通过USB或RS485接口进行远程操作（注：其中的RS485为标准节点，即总线上多可挂接32台负载）；
Ø 多重安全保护：
l 具有过压、过流、过功率、过温保护功能，可以灵活设置过压和过流参数，对负载实现有效保护；
l 具有智能风扇控速功能，有效降低工作时的风扇噪声；
Ø 多元指示灯提示
l 负载状态提示
| 指示灯 | 指示灯颜色 | 指示灯状态 | 负载状态 |
| ON/OFF | 红色 | 常亮 | 负载通道开启 |
| 常灭 | 负载通道关闭 |
| OV/OP | 绿色 | 常亮 | 处于过压保护 |
| 闪烁 | 处于过功率保护 |
| OC/OT | 黄色 | 常亮 | 处于过流保护 |
| 闪烁 | 处于过温保护 |
| CV/CP | 蓝色 | 常亮 | 处于CV模式 |
| 闪烁 | 处于CP模式 |
| CC/CR | 橙色 | 常亮 | 处于CC模式 |
| 闪烁 | 处于CR模式 |
l 远程/本地
| 指示灯 | 指示灯颜色 | 指示灯状态 | 负载状态 |
| PC/LOCAL | 红色 | 常亮 | 远程 |
| 常灭 | 本地 |
Ø 操作便捷：
l 由上位机控制负载模块，具体操作请参考相应上位机的操作说明；
l 按键操作请参考如下表格：
| 负载状态 | 按键操作 | 实现功能 |
| 非保护状态 | 短按 | 切换负载开启和关闭状态 |
| 保护状态 | 短按 | 退出保护状态 |
Ø 注意事项
l 请勿将极性接反（“V ”为正极，“V-”为负极）；
l 负载供电为直流12V，请勿接反或超过该电压；
l 请勿触碰散热器与MOS管，小心触电！
l 请勿触碰风扇，小心受伤！
主要技术指标：
| 型号 | ET5460TR/TU | ET5461TR/TU |
| 额定输入 | 功率 | 150W |
| 输入电压 | 0-80V | 0-150V |
| 输入电流 | 0-15A | 0-20A |
| 定电压模式 | 量程 | 1～80.00V | 1～150.00V |
| 分辨率 | 10mV |
| 准确度 | ±(0.2% 0.2%FS) |
| 定电流模式 | 量程 | 0～15.00A | 0～20.00A |
| 分辨率 | 10mA |
| 准确度 | ±(0.2% 0.2%FS) |
| 定电阻模式 | 量程 | 0.5 Ω～4.5kΩ |
| 分辨率 | 100mR |
| 准确度 | ±(0.1% 0.5%FS)（输入电压电流大于满量程的10%时满足） |
| 定功率模式 | 量程 | 0～150W |
| 分辨率 | 10mW |
| 准确度 | ±(0.1% 0.5%FS) |
| 动态测试功能 | 模式 | CC，CV |
| T1&T2 | 1s～60s；分辨率：1s |
| 准确度 | 0.1% 1ms |
| 电池测试功能 | 放电模式 | CC，CR |
| 大放电容量 | 9999Ah |
| 分辨率 | 10mA， 100mR |
| 测量范围 |
| 电压回读值 | 量程 | 0～80.00V | 0～150.00V |
| 分辨率 | 10mV |
| 准确度 | ±(0.2% 0.2%FS) |
| 电流回读值 | 量程 | 0～15.00A | 0～20.00A |
| 分辨率 | 10mA |
| 准确度 | ±(0.2% 0.2%FS) |
| 功率回读值 | 量程 | 0～150W |
| 分辨率 | 10mW |
| 准确度 | ±(0.1% 0.5%FS) |
| 保护范围 |
| 过压保护 | 大于82V切断输入 | 大于155V切断输入 |
| 过流保护 | 大于16A切断输入 | 大于21A切断输入 |
| 过功率保护 | 155W |
| 过温保护 | 85℃ |
注：TR为RS485通讯、TU为USB通讯

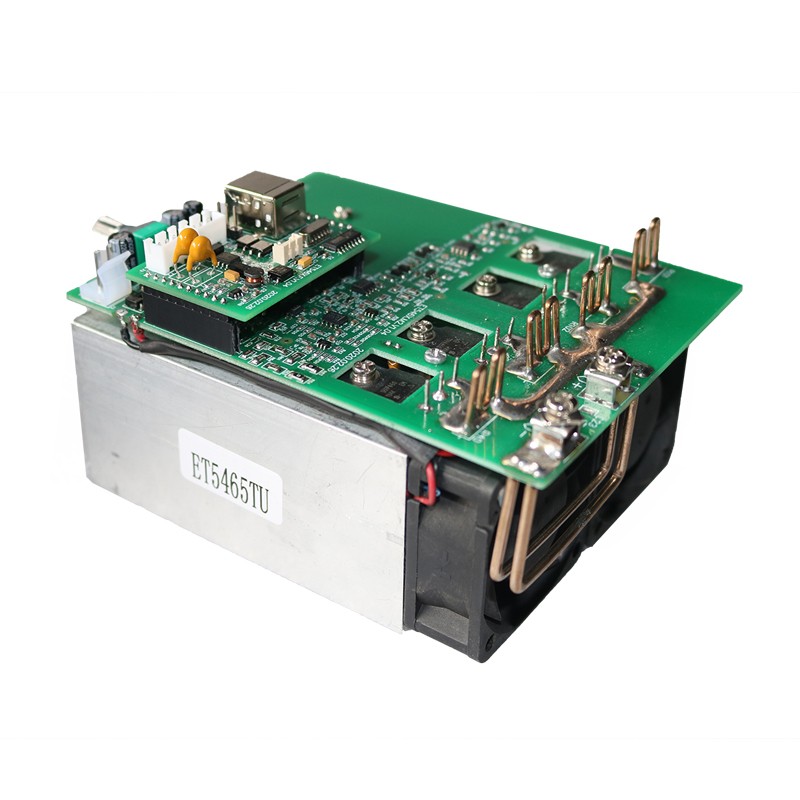

| 型号 | ET5465TR/ TU | ET5466TR/ TU |
| 额定输入 | 功率 | 300W |
| 输入电压 | 0-150V | 0-300V |
| 输入电流 | 0-40A | 0-20A |
| 定电压模式 | 量程 | 1～150.00V | 1～300.00V |
| 分辨率 | 10mV |
| 准确度 | ±(0.2% 0.2%FS) |
| 定电流模式 | 量程 | 0～40.00A | 0～20.00A |
| 分辨率 | 10mA |
| 准确度 | ±(0.2% 0.2%FS) |
| 定电阻模式 | 量程 | 0.05Ω～4.5kΩ |
| 分辨率 | 100mR |
| 准确度 | ±(0.1% 0.5%FS) （输入电压电流大于满量程的10%时满足） |
| 定功率模式 | 量程 | 0～300W |
| 分辨率 | 10mW |
| 准确度 | ±(0.1% 0.5%FS) |
| 动态测试功能 | 模式 | CC，CV |
| T1&T2 | 1s～60s；分辨率：1ms |
| 准确度 | 0.1% 1ms |
| 电池测试功能 | 放电模式 | CC，CR |
| 大放电容量 | 9999Ah |
| 分辨率 | 10mA，100mR |
| 测量范围 |
| 电压回读值 | 量程 | 0 ～150.00V | 0～300.00V |
| 分辨率 | 10mV |
| 准确度 | ±(0.2% 0.2%FS) |
| 电流回读值 | 量程 | 0～40.00A | 0～20.00A |
| 分辨率 | 10mA |
| 准确度 | ±(0.2% 0.2%FS) |
| 功率回读值 | 量程 | 0～300W |
| 分辨率 | 10mW |
| 准确度 | ±(0.1% 0.5%FS) |
| 保护范围 |
| 过压保护 | 大于155V切断输入 | 大于310V切断输入 |
| 过流保护 | 大于42A切断输入 | 大于21A切断输入 |
| 过功率保护 | 310W |
| 过温保护 | 85℃ |
注：TR为RS485通讯、TU为USB通讯
一般技术规格：
l 供电电源：DC12V
l 本机功耗：4W(ET5460TR/TU、ET5461TR/TU)
7W(ET5465TR/TU、ET5466TR/TU)
l 操作温度：0℃到40℃
l 存放温度：-10℃到70℃
l 相对湿度：＜80%
l 接口： USB或RS485
l 尺寸：130mm×50mm×90mm (ET5460TR/TU、ET5461TR/TU)
130mm×100mm×90mm (ET5465TR/TU、ET5466TR/TU)
