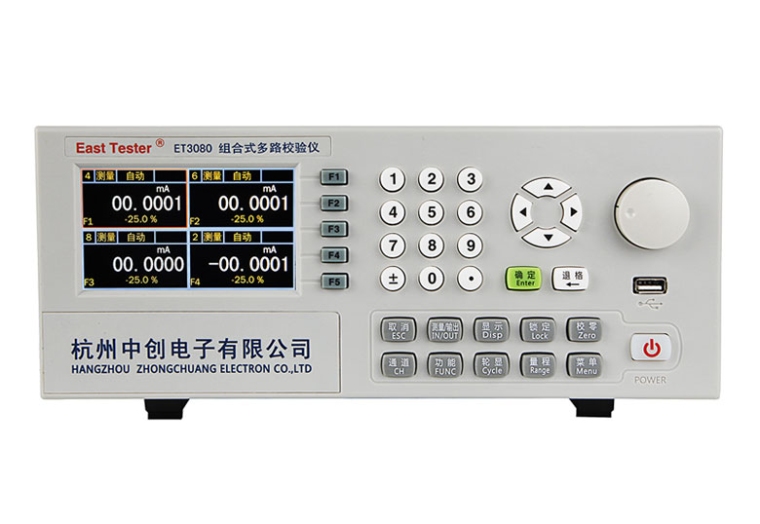

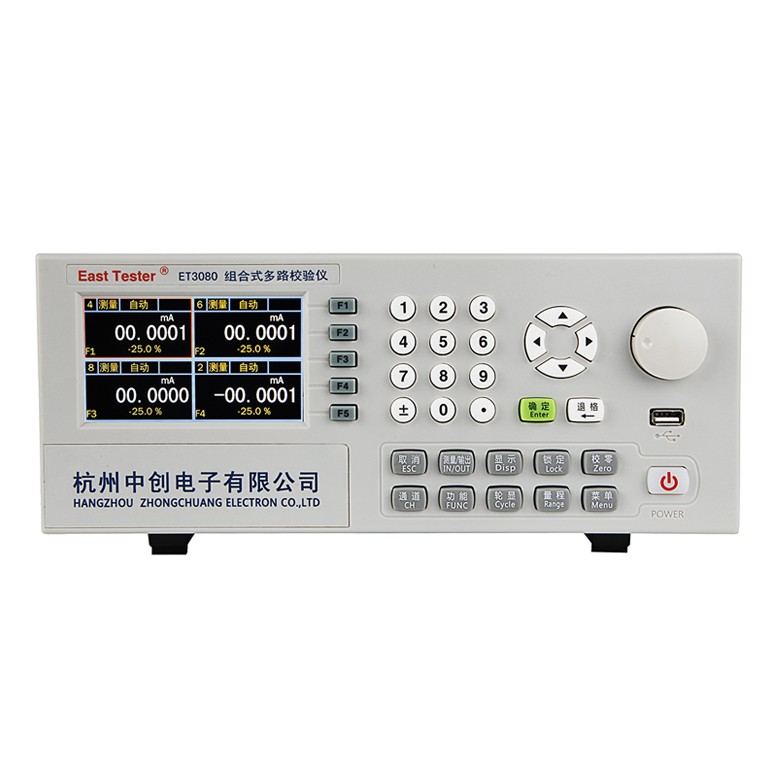

组合式多路校验仪ET3080是一款开放式、创新型的台式校准仪器。它采用1台主机＋信号模块（多可达8路）的工作模式，各路信号间完全隔离、可同时使用。有效地实现了客户按需选择、避免浪费和随时的功能扩充，可大限度的满足客户的需求。多种通讯方式（支持Rs232、Lan、Usb）可满足客户各种不同的应用需要。 本产品的问世，有效解决了目前市场上的校准仪器功能固定、局限性大的问题，用户根据自己的需要、选配不同的信号模块，可以自由组合出一台符合实际应用的产品。

特点：

● 显示屏：4.3英寸彩屏（分辨率480*272）。

● 支持的信号模块数量：8路，相互全隔离。

● 显示方式：单路、2路、4路、8路可选，支持循环显示（间隔时间可设）。

● 输出方式：同时支持键入值、光标移位和旋钮调节三种形式。

● 支持%显示。

● 支持历史数据图形显示。

● 支持大值、小值、平均值显示。

● 支持测量值锁定。

● 支持步进、阶跃、斜坡、定点输出等方式。

● 友好的人机互动界面，便捷的操作方式；主机软件可由客户自行升级。

● 提供多种接口函数，支持客户的二次开发。

● 数据记忆功能：多达10000组的数据存贮记忆功能。

● 支持模块间逻辑条件反应，响应速度：100ms，与外部I/O口的响应速度：20µs。

● 通信方式：标准配置RS232、LAN、USB，可选配置GPIB，通信协议免费提供。

● 供电方式：220 V.AC±10%，50HZ，可选100/110V.AC±10%（订货时说明）。

● 主机功耗：单机5W，使用USB功能时为10W。

● 信号模块允许大功耗：单路模块大10W，8路信号模块合计大20W。

信号模块技术指标：（所有端口支持220V.AC误接、36V.DC误接，短路自恢复功能）

● 上述功能精度适用温度范围18～38℃。

● 上述功能中“电流输出”均支持有源、无源输出方式，20mA大负载为1kΩ。

● 上述功能中“电流测量”均支持环路测量方式，回路电压24V0.5V.

● 上述功能中“电阻测量”均支持三线、四线方式，支持通断测试。

● 上述功能中“频率测量”，测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波形的误差需另加5个计数， 可直接测量市电频率。

● 上述功能中“频率输出”，输出波形：方波，正弦波等，幅值0～10V可调。

● 上述功能中“电阻输出”，允许外界激励电流0.15～4mA。

● 上述功能中“电压输出”均支持容性负载。

● 温度补偿选配PT100热电阻（型号30A01），补偿精度0.2℃、补偿温度范围：-40℃～60℃。

● 信号板选型注意事项：信号板累加总功率应≤20W。

● 因信号采样板种类会随时增加，敬请关注本公司官网，以新的发布为准。

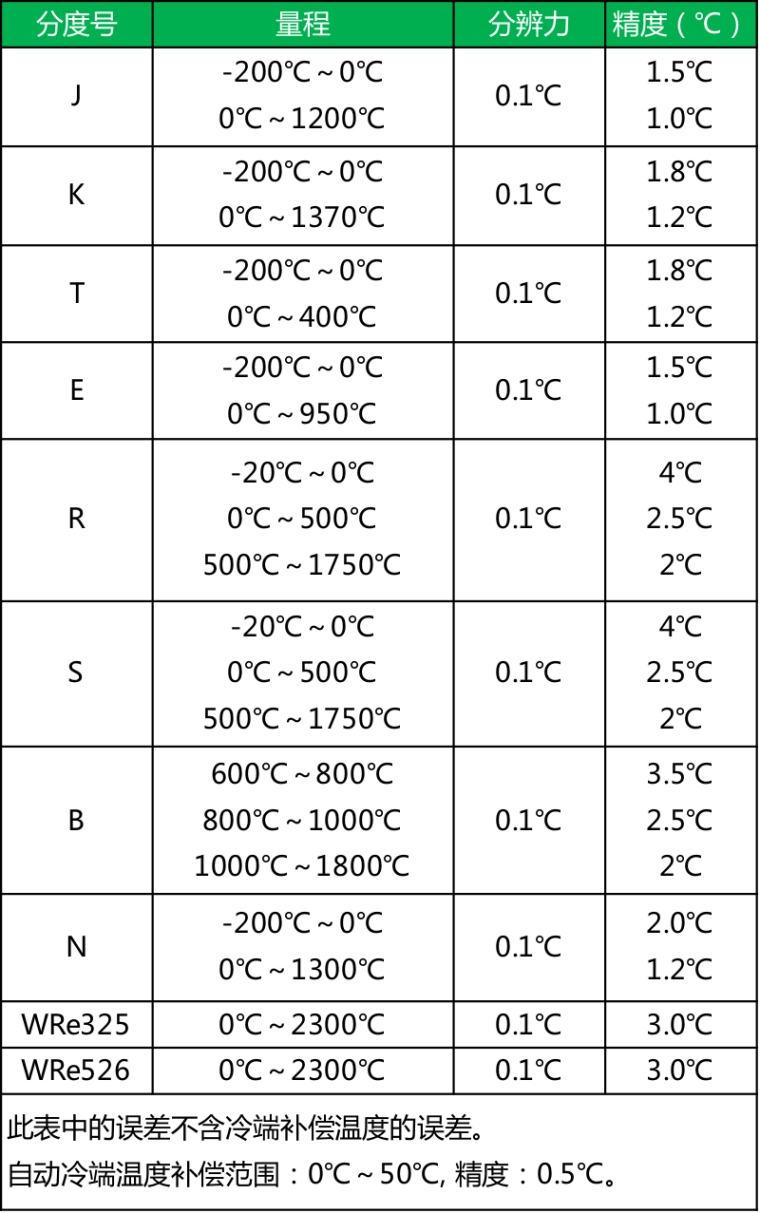

热电偶指标

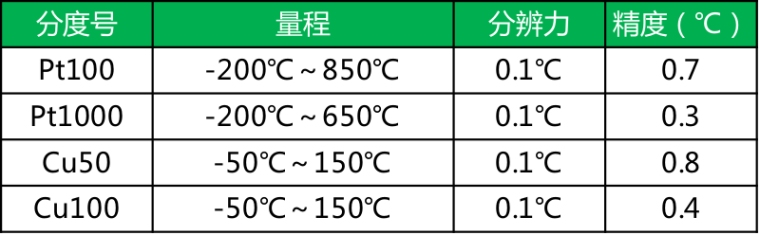

热电阻指标

定制服务

● 提供特殊信号模块的定制；

● 可提供模块管脚定义供用户自行开发信号模块；

● 根据客户需要对面板按键或显示界面重新定义；

● 根据客户需要开发上位管理软件，或多机间逻辑条件设置功能。

● 可根据客户需要添加新的热电偶、热电阻种类。

● 热电阻指标为四线制指标。

● 供电方式：220V.AC±10%，50Hz

● 产品尺寸：310mm＊140mm＊265mm
