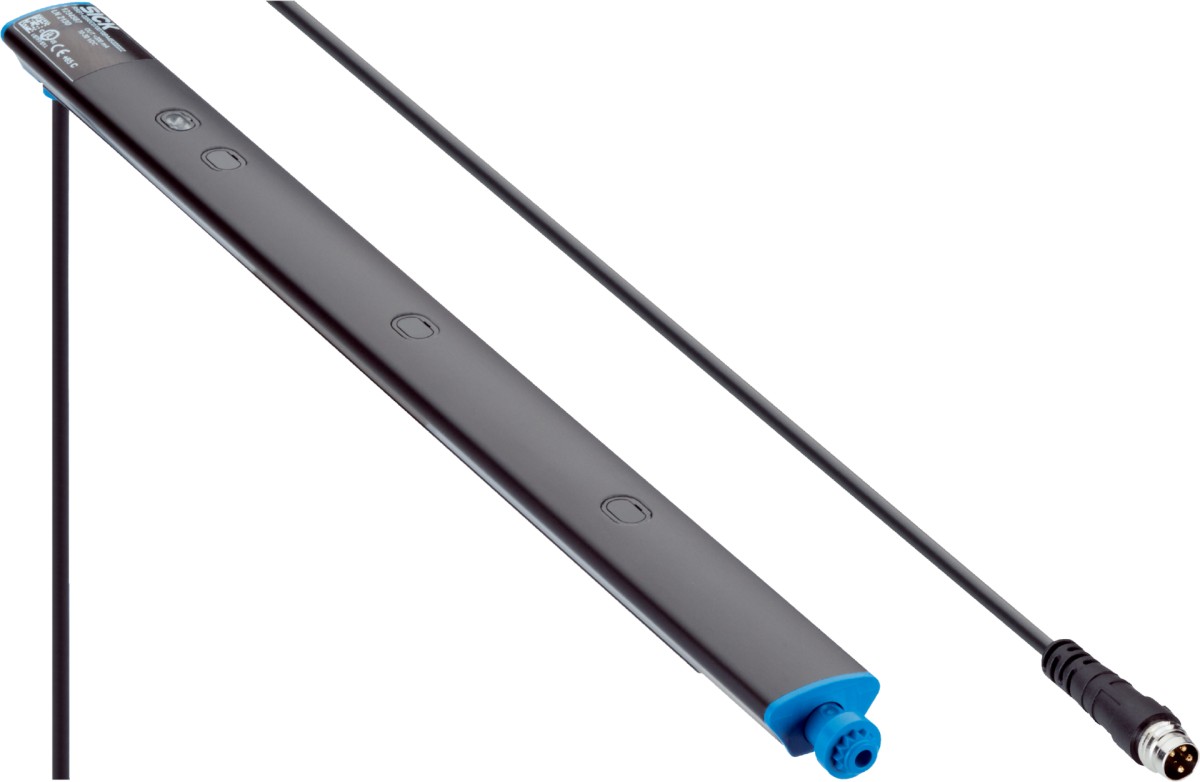

光电传感器RSB1-0660H075065AA5BZZZZZZ
| 型号: | RSB1-0660H075065AA5BZZZZZZ | | 货号: | 1144765 | | 品牌: | SICK |
产品介绍
    产品特点 | 工作原理 | 漫反射光电传感器 | | 工作原理详细信息 | 能量型 | | 感应距离 | | | 最小触发感应距离 | 2 mm | | 最大开关距离 | 300 mm | | 参照物 | 具有 90% 反射的物体（对应 DIN 5033 规定的标准白） | | 建议的实现理想性能的触发感应距离范围 | 2 mm ... 45 mm |
| | 发射光束 | | | 光源 | LED | | 光源种类 | 红外线 | | 光点形状 | 点状 | | 光斑尺寸（距离） | 27 mm x 29 mm (45 mm) | | 发射器光束围绕标准发射轴的最大散射（偏向角） | < +/- 4°（TU = +23 ℃） |
| | LED 特征值 | | | LED 风险组标记 | 无危险 | | 轴长 | 850 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
| | 光束数量 | 8 | | 光束距离 | 75 mm | | 第 1 条外壳前沿（包括端盖）的光束 | 65 mm | | 最小可检测物体 (MDO) 典型 | | | 75 mm (取决于光束间隔) |
| | | 显示 | | | LED，绿色 | 状态指示灯
持续接通：上电
闪烁：IO-Link 模式 | | LED 黄色 | 光接收状态
持续接通：物体存在
持续断开：物体不存在 |
| | 特殊应用 | 检测扁平物体, 检测透明物体, 检测用于位置宽的物体, 检测不平坦，表面高反光的物体 |
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC | | 残余纹波 | ≤ 5 Vss | | 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) | | 电流消耗 | 38 mA, 无负荷。UB = 24 V 时 | | 防护等级 | III | | 数字输出 | | | 数量 | 2 (补偿量) | | 类型 | 反向脉冲：PNP/NPN | | 开关类型 | 亮通 | | 信号电压 PNP 高电平/低电平 | 约 UB-2.5 V / 0 V | | 信号电压 NPN 高电平/低电平 | 约 UB / < 2.5 V | | 输出电流 Imax. | ≤ 100 mA | | 输出保护电路 | 反极性保护 | | 过流保护 | | 短路保护 | | 响应时间 | ≤ 1 ms 1) | | 重复精度（响应时间） | 1 ms | | 开关频率 | 500 Hz 2) |
| | 引脚/缆芯分配 | | | BN 1 | + (L+) | | WH 2 | Q2 | | BU 3 | - (M) | | BK 4 | Q1 | | 引脚 4 / 黑色 (BK) 功能 | 数字输出，亮通，物体存在 → HIGH 输出 | | 引脚 2 / 白色 (WH) 功能 | 数字输出，亮通，物体存在 → HIGH 输出 |
|
机械参数 | 尺寸(宽 x 高 x 深) | 660 mm x 20.3 mm x 17 mm 1) | | 接口 | 带有 M8 4 针插头的电缆，弹簧锁 2) | | 接口详细信息 | | | 低温特性 | 低于 0℃ 时导线不能发生形变 | | 导线横截面 | 0.13 mm² | | 导线直径 | Ø 3.6 mm | | 电缆长度 (L) | 150 mm 2) |
| | 材料 | | | 外壳 | 金属, 铝（阳极涂层处理） | | 前镜 | 塑料, PMMA | | 电缆 | 塑料, PVC | | 插头 | 塑料, PVC |
| | 重量 | 大约 239.6 g | | 紧固方式 | 无 |
环境参数 | 外壳防护等级 | IP67 (EN 60529) | | 运行环境温度 | –40 ℃ ... +60 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | 抗冲击能力 | 30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | | 空气湿度 | 15 % ... 95 %, 相对空气湿度（无雾）, 根据 IEC 60947-5-2 | | 电磁兼容性（EMC） | EN 60947-5-2 | | UL 文件编号 | NRKH.E189383 & NRKH7.E189383 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ |
分类 | ECLASS 5.0 | 27270904 | | ECLASS 5.1.4 | 27270904 | | ECLASS 6.0 | 27270904 | | ECLASS 6.2 | 27270904 | | ECLASS 7.0 | 27270904 | | ECLASS 8.0 | 27270904 | | ECLASS 8.1 | 27270904 | | ECLASS 9.0 | 27270904 | | ECLASS 10.0 | 27270904 | | ECLASS 11.0 | 27270904 | | ECLASS 12.0 | 27270903 | | ETIM 5.0 | EC002719 | | ETIM 6.0 | EC002719 | | ETIM 7.0 | EC002719 | | ETIM 8.0 | EC002719 | | UNSPSC 16.0901 | 39121528 |
| |
