所包含物品
| 产品 | 货号 | 数量 | 说明 | 产品示意图 |
| W2S/G2S 螺钉套件 | 2025547 | 1 | 安装支架或安装板 – 安装配件 |
|
产品特点

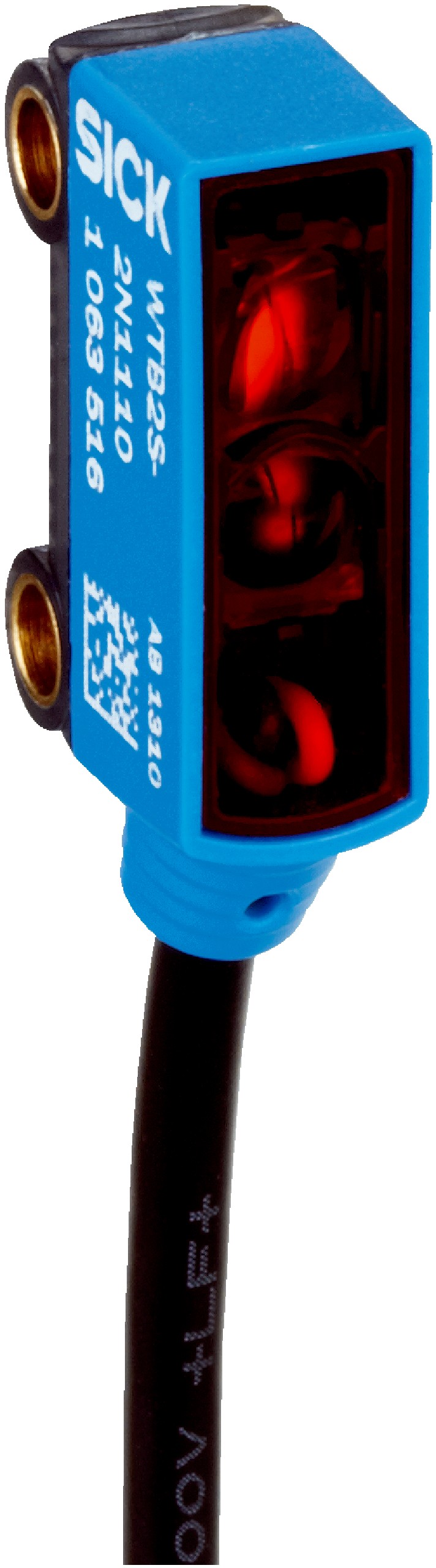

| 工作原理 | 漫反射光电传感器 |
| 工作原理详细信息 | 背景抑制功能 |
| 尺寸(宽 x 高 x 深) | 7.7 mm x 21.8 mm x 13.5 mm |
| 外壳形状（光束出口） | 方形 |
| 最大开关距离 | 1 mm ... 36 mm 1) |
| 感应距离 | 3 mm ... 30 mm 1) |
| 背景遮蔽功能类型，大于 | 38 mm |
| 光源种类 | 可见红光 |
| 光源 | PinPoint-LED 2) |
| 光点尺寸（距离） | Ø 2 mm (15 mm) |
| 轴长 | 640 nm |
| 设置 | 无 |
| 特殊应用 | 检测小型物体 |
| 特殊特征 | 背景抑制功能 30 mm 固定 |
1) 具有 90% 漫反射比的扫描对象（以 DIN 5033 标准白为基准）.
2) 平均使用寿命：100,000 小时，TU = +25 ℃.
机械/电子参数
| 工作电压 UB | 10 V DC ... 30 V DC 1) |
| 残余纹波 | < 5 Vss 2) |
| 电流消耗 | 20 mA 3) |
| 开关量输出 | PNP |
| 开关类型 | 亮通 |
| 输出电流 Imax. | ≤ 50 mA |
| 响应时间 | < 0.4 ms 4) |
| 开关频率 | 1,200 Hz 5) |
| 连接类型 | 带插头的电缆，M8，3 针, 700 mm 6) |
| 导线材料 | 塑料, PVC |
| 导线横截面 | 0.09 mm² |
| 导线直径 | Ø 3 mm |
| 保护电路 | A 7) B 8) D 9) |
| 特殊产品 | ✔ |
| 外壳材料 | 塑料, ABS/PC |
| 材料、光学元件 | 塑料, PMMA |
| 外壳防护等级 | IP67 |
| 运行环境温度 | –25 ℃ ... +50 ℃ |
| 仓库环境温度 | –40 ℃ ... +75 ℃ |
| UL 文件编号 | NRKH.E181493 |
1) 限值.
2) 不得超过或低于 UV 公差.
3) 无负荷.
4) 信号传输时间（电阻负载时）.
5) 亮暗对比度为 1:1 时.
6) 低于 0℃ 时导线不能发生形变.
7) A = UV 接口（已采取反极性保护措施）.
8) B = 具有反极性保护的输出端.
9) D = 抗过载电流和短路保护输出端.
安全技术参数
分类
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
| 光生物安全性 (DIN EN 62471) 证书 | ✔ |
