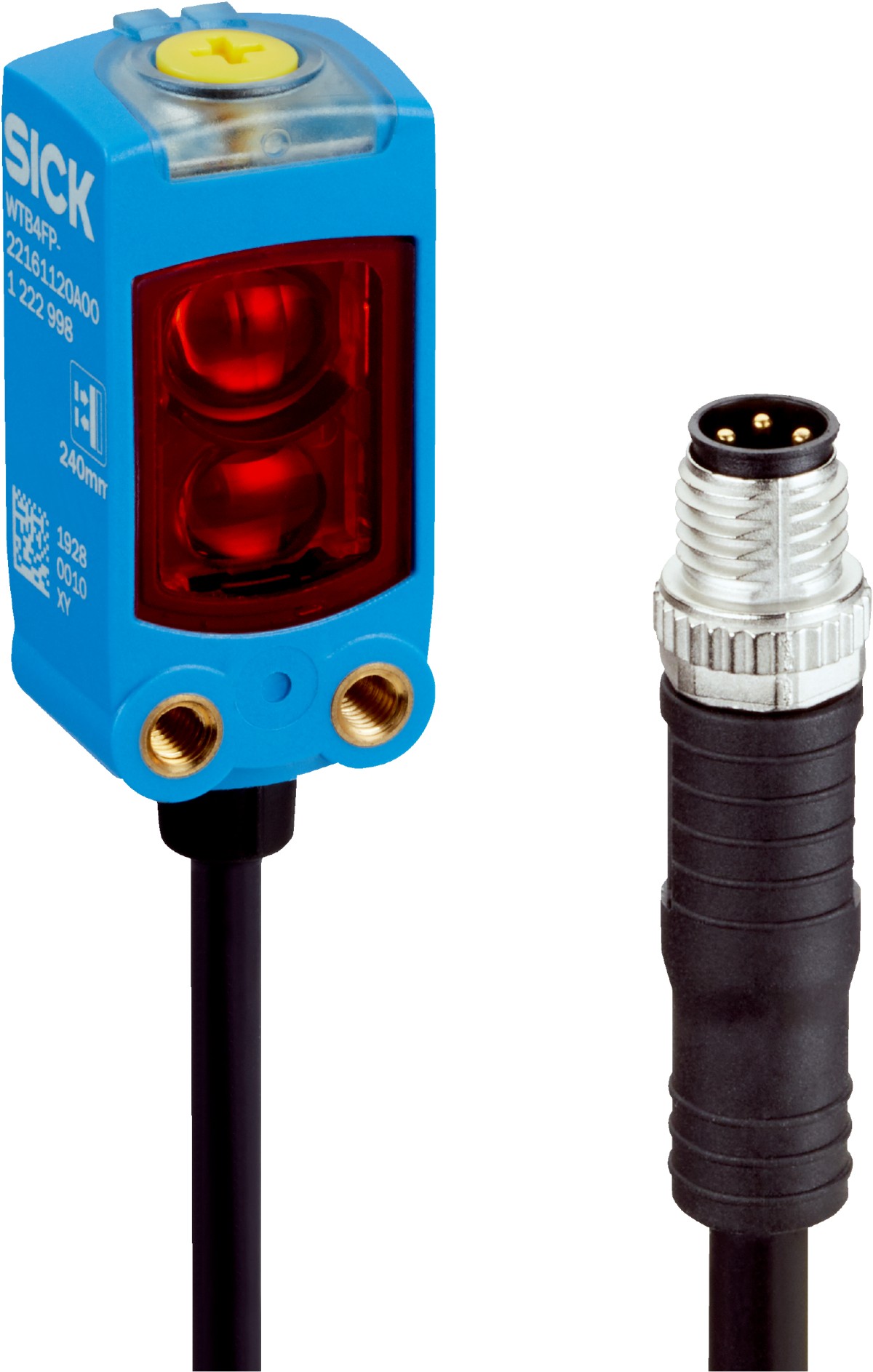

光电传感器WTB4FT-38161120A00
| 型号: | WTB4FT-38161120A00 | | 货号: | 1124151 | | 品牌: | SICK |
产品介绍
        产品特点 | 工作原理 | 漫反射光电传感器 | | 工作原理详细信息 | 背景抑制功能, DoubleLine | | 感应距离 | | | 最小触发感应距离 | 7 mm | | 最大开关距离 | 120 mm | | 背景抑制功能的开关阈值设置范围 | 15 mm ... 120 mm | | 参照物 | 具有 90% 反射的物体（对应 DIN 5033 规定的标准白） | | 已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%） | 1 mm, 50 mm 距离时 | | 建议的实现理想性能的触发感应距离范围 | 30 mm ... 80 mm |
| | 发射光束 | | | 光源 | PinPoint-LED | | 光源种类 | 可见红光 | | 光点形状 | 线状, 两个平行的线性光点 | | 光斑尺寸（距离） | 1.2 mm x 17 mm (50 mm) | | 发射器光束围绕标准发射轴的最大散射（偏向角） | < +/- 1.5°（TU = +23 ℃） |
| | LED 特征值 | | | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 635 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
| | 最小可检测物体 (MDO) 典型 | | | 1 mm (50 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白））) |
| | 设置 | | | 按转元件 | BluePilot: 用于设置切换距离 | | IO-Link | 用于设置传感器参数和 Smart Task（智能任务）功能 |
| | 显示 | | | LED 蓝色 | BluePilot：触发感应距离指示 | | LED，绿色 | 状态指示灯
持续接通：上电
闪烁：IO-Link 模式 | | LED 黄色 | 光接收状态
持续接通：物体存在
持续断开：物体不存在 |
| | 特殊应用 | 检测扁平物体, 检测薄膜包装着的物体, 检测透明物体, 检测不平坦，表面高反光的物体 |
安全技术参数 | MTTFD | 661 年 | | DCavg | 0 % | | TM（持续运行时间） | 20 年 |
通讯接口 | IO-Link | ✔ , IO-Link V1.1 | | 数据传输率 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 | | Bit 1 = QL2 的切换信号 | | 位 2 ... 15 = Current receiver level (live) | | VendorID | 26 | | DeviceID HEX | 0x80024D | | DeviceID DEC | 8389197 | | 兼容的主站端口类型 | A | | 支持 SIO 模式 | 是 |
|
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | ≤ 5 Vss | | 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) | | 电流消耗 | ≤ 25 mA, 无负荷。UB = 24 V 时 | | 防护等级 | III | | 数字输出 | | | 数量 | 2 (补偿量) | | 类型 | 反向脉冲：PNP/NPN | | 开关类型 | 明/暗切换 | | 信号电压 PNP 高电平/低电平 | 约 UB-2.5 V / 0 V | | 信号电压 NPN 高电平/低电平 | 约 UB / < 2.5 V | | 输出电流 Imax. | ≤ 100 mA | | 输出保护电路 | 反极性保护 | | 过流保护 | | 短路保护 | | 响应时间 | ≤ 1,000 µs | | 重复精度（响应时间） | 240 µs 2) | | 开关频率 | 500 Hz 3) |
| | 引脚/缆芯分配 | | | 引脚 4 / 黑色 (BK) 功能 | 数字输出、亮通开关、存在物体 → 输出 QL1 HIGH；IO-Link 通信 C 4) | | 引脚 4 / 黑色 (BK) 功能 - 详细信息 | 传感器的引脚 4 功能可配置 | | 通过 IO Link 可实现更多设置可能性 | | 引脚 2 / 白色 (WH) 功能 | 数字输出、暗通开关、存在物体 → 输出 ǬL1 LOW 4) | | 引脚 2 / 白色 (WH) 功能 - 详细信息 | 传感器的引脚 2 功能可配置 | | 通过 IO Link 可实现更多设置可能性 |
|
机械参数 | 设计构造 | 方形 | | 结构型式详细信息 | 扁平 | | 尺寸(宽 x 高 x 深) | 16 mm x 40.1 mm x 12.1 mm | | 接口 | 带有插头的电缆，M8，4 针，带有滚花螺丝, 115 mm | | 接口详细信息 | | | 低温特性 | 低于 0℃ 时导线不能发生形变 | | 导线横截面 | 0.14 mm² | | 导线直径 | Ø 3.4 mm | | 电缆长度 (L) | 77 mm |
| | 材料 | | | 外壳 | 塑料, VISTAL® | | 前镜 | 塑料, PMMA | | 电缆 | 塑料, PVC | | 插头 | 塑料, VISTAL® |
| | 重量 | 大约 30 g | | 固定螺钉的最大拧紧力矩 | 0.4 Nm |
环境参数 | 外壳防护等级 | IP66 (EN 60529) IP67 (EN 60529) | | 运行环境温度 | –40 ℃ ... +60 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | 类型抗环境光能力 | 人造光: ≤ 50,000 lx 太阳光: ≤ 50,000 lx | | 抗冲击能力 | 30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | | 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 60947-5-2 | | 清洁剂耐抗性 | ECOLAB | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
Smart Task | Smart Task 名称 | 基本逻辑 | | 逻辑功能 | 直接 与 或 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 开关频率 | SIO Logic: 450 Hz 1) IOL: 450 Hz 2) | | 响应时间 | SIO Logic: 1100 µs 1) IOL: 1100 µs 2) | | 重复精度 | SIO Logic: 500 µs 1) IOL: 550 µs 2) | | 开关信号 | | | QL1 的切换信号 | 开关量输出 | | ǬL1 的切换信号 | 开关量输出 |
|
诊断 | | 设备状态 | 是 | | 详细的设备状态 | 是 | | 运行时间计数器 | 是 | | 带复位功能的运行时间计数器 | 是 | | 示教质量 | 是 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | ECOLAB 证书 | ✔ | | cULus 认证 | ✔ | | EAC 证书 / DoC | ✔ | | IO-Link | ✔ |
分类 | ECLASS 5.0 | 27270904 | | ECLASS 5.1.4 | 27270904 | | ECLASS 6.0 | 27270904 | | ECLASS 6.2 | 27270904 | | ECLASS 7.0 | 27270904 | | ECLASS 8.0 | 27270904 | | ECLASS 8.1 | 27270904 | | ECLASS 9.0 | 27270904 | | ECLASS 10.0 | 27270904 | | ECLASS 11.0 | 27270904 | | ECLASS 12.0 | 27270903 | | ETIM 5.0 | EC002719 | | ETIM 6.0 | EC002719 | | ETIM 7.0 | EC002719 | | ETIM 8.0 | EC002719 | | UNSPSC 16.0901 | 39121528 |
| |
