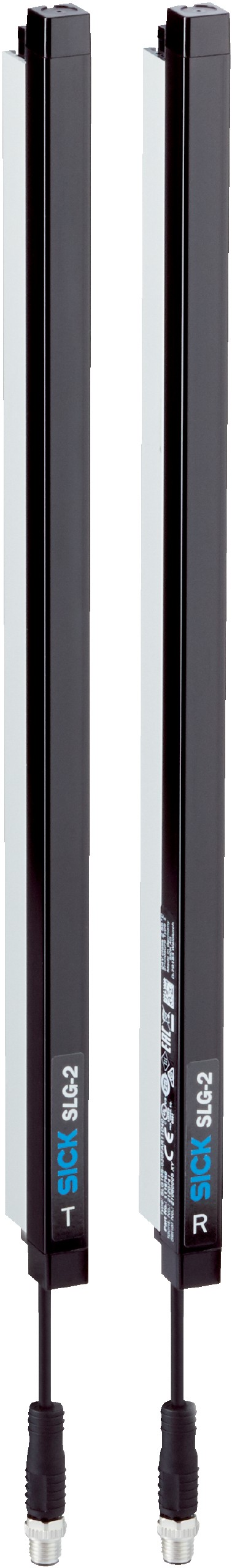

自动化光栅SLG50S-180FAR11A00
| 型号: | SLG50S-180FAR11A00 | | 货号: | 1126862 | | 品牌: | SICK |
产品介绍
      产品特点 | 包含在供货范围内 | 1 个发射器 1 个接收器 1 份快速入门指南 1 × 安全提示 | | 工作原理 | 接收器/发射器 | | 感应距离 | | | 限值 | 440 mm ... 4,900 mm | | 平行光束（推荐） | 440 mm ... 3,500 mm | | 3 道交叉光束（推荐） | 440 mm ... 3,500 mm |
| | 盲区 | | | 从**个光束到外壳前沿的距离（接口侧） | 4.6 mm | | 从最后一个光束到外壳前沿的距离（顶部） | 44.6 mm 1) |
| | 监控高度 | 1,800 mm | | 光束距离 | 50 mm | | 光线出口 | 扁平 | | 探测能力 | | | 最小物体尺寸 (MDO)，平行光束 | 55 mm 2) | | 最小物体尺寸 (MDO)，3 道交叉光束 | ≥ 29 mm 2) |
| | 出厂设置 | | | 光束功能 | 平行光 | | Pin 2 (MF) | 示教功能输入端 | | Pin 4 (OUT) | 物体检测输出 =“HIGH” | | IO-Link（流程数据） | QL/Qint Status, System status, Beam status | | 示教功能（预设） | 自动示教功能 |
| | 设置 | | | IO-Link | 用于设置传感器参数和 Smart Task（智能任务）功能 |
| | | LED 关键数据 | | | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 850 nm | | 平均使用寿命 | 平均使用寿命：100,000 小时，TU = +25 ℃ |
| | 时间信息 | | | 初始化时间 | 0.4 s ... 2 s 3) | | 示教时间 | 0.75 s ... 50 s 3) | | 扫描时间，平行光束 | 2 ms | | 扫描时间，交叉光束 | 4 ms | | 重复精度，平行光束 | 2 ms | | 重复精度，交叉光束 | 5.9 ms | | 最小滞留时间，平行光束 | 4 ms | | 最小滞留时间，交叉光束 | 7.9 ms | | 最长响应时间，平行光束 | 6.2 ms | | 最长响应时间，交叉光束 | 12.2 ms |
| | 同步方式 | 光学（2 条光束） |
通讯接口 | IO-Link | ✔ , V1.1 | | 数据传输率 | COM3 (230,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 32 Byte | | 最大电缆长度 | 20 m |
|
电气参数 | 工作电压 UB | DC 18 V DC ... 30 V DC 1) | | 残余纹波 | ≤ 1.3 Vss | | 功耗 | | | 发射器 | ≤ 37.7 mA 2) | | 接收器 | ≤ 60.6 mA 2) |
| | 数字输出 | | | 数量 | 2 | | 类型 | 反向脉冲：PNP/NPN | | 信号电压输出 HIGH/LOW | UB-3 V/<3 V | | 输出负载，感应 | 1 H | | 输出负载，电容 | 100 nF | | 输出电流 Imax. | 100 mA | | 输出电流，剩余 | < 0.5 mA |
| | 数字输入 | | | 数量 | 1 | | 信号电压输入 HIGH/LOW | >15 V/<5 V |
| | 防护等级 | III 3) | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 | | 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 有过载电流和短路保护的输出端 |
机械参数 | 尺寸(宽 x 高 x 深) | | | 宽度 | 11.8 mm | | 高度 | 1,799.2 mm | | 深度 | 24.1 mm |
| | 连接类型 | 电缆带插头，M8，4 针 | | 连接方式详细信息 | | | 导线直径 | 3.4 mm | | 导线横截面 | 0.14 mm² | | 电缆长度 | 150 mm | | 导线材料 | PVC |
| | | 重量 | 2,360 g | | 过压保护（需要） | 1 |
环境参数 | 外壳防护等级 | IP65 1) IP67 | | 运行环境温度 | –25 ℃ ... +55 ℃ | | 仓库环境温度 | –25 ℃ ... +70 ℃ | | 抗环境光能力 | 间接: 50,000 lx 2) | | 抗冲击能力 | 10 g, 16 ms, DIN EN 60068-2-27 | | 抗振动 | 10-150 Hz 0.5 mm, IEC 60068-2-6 | | 空气湿度 | ≤ 96 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 61000-6-2, EN 61000-6-4 |
Smart Task | Smart Task 名称 | 基本逻辑 | | 逻辑功能 | 直接 与 或 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 开关信号 | | | QL1 的切换信号 | 开关量输出 | | QL2 的切换信号 | 开关量输出, 外部输入端 |
|
诊断 | 诊断功能 | | | 设备状态 | 硬件错误、温度警告、运行时间警告 | | 通信状态 | 引脚短路错误，无效流程数据 | | 光信号状态 | 示教错误、同步错误、Quality of run alarm（运行质量警报） | | 警报输出 | 是 |
|
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ | | IO-Link | ✔ | | 光生物安全性 (IEC EN 62471) 证书 | ✔ |
分类 | ECLASS 5.0 | 27270910 | | ECLASS 5.1.4 | 27270910 | | ECLASS 6.0 | 27270910 | | ECLASS 6.2 | 27270910 | | ECLASS 7.0 | 27270910 | | ECLASS 8.0 | 27270910 | | ECLASS 8.1 | 27270910 | | ECLASS 9.0 | 27270910 | | ECLASS 10.0 | 27270910 | | ECLASS 11.0 | 27270910 | | ECLASS 12.0 | 27270910 | | ETIM 5.0 | EC002549 | | ETIM 6.0 | EC002549 | | ETIM 7.0 | EC002549 | | ETIM 8.0 | EC002549 | | UNSPSC 16.0901 | 39121528 |
| |
