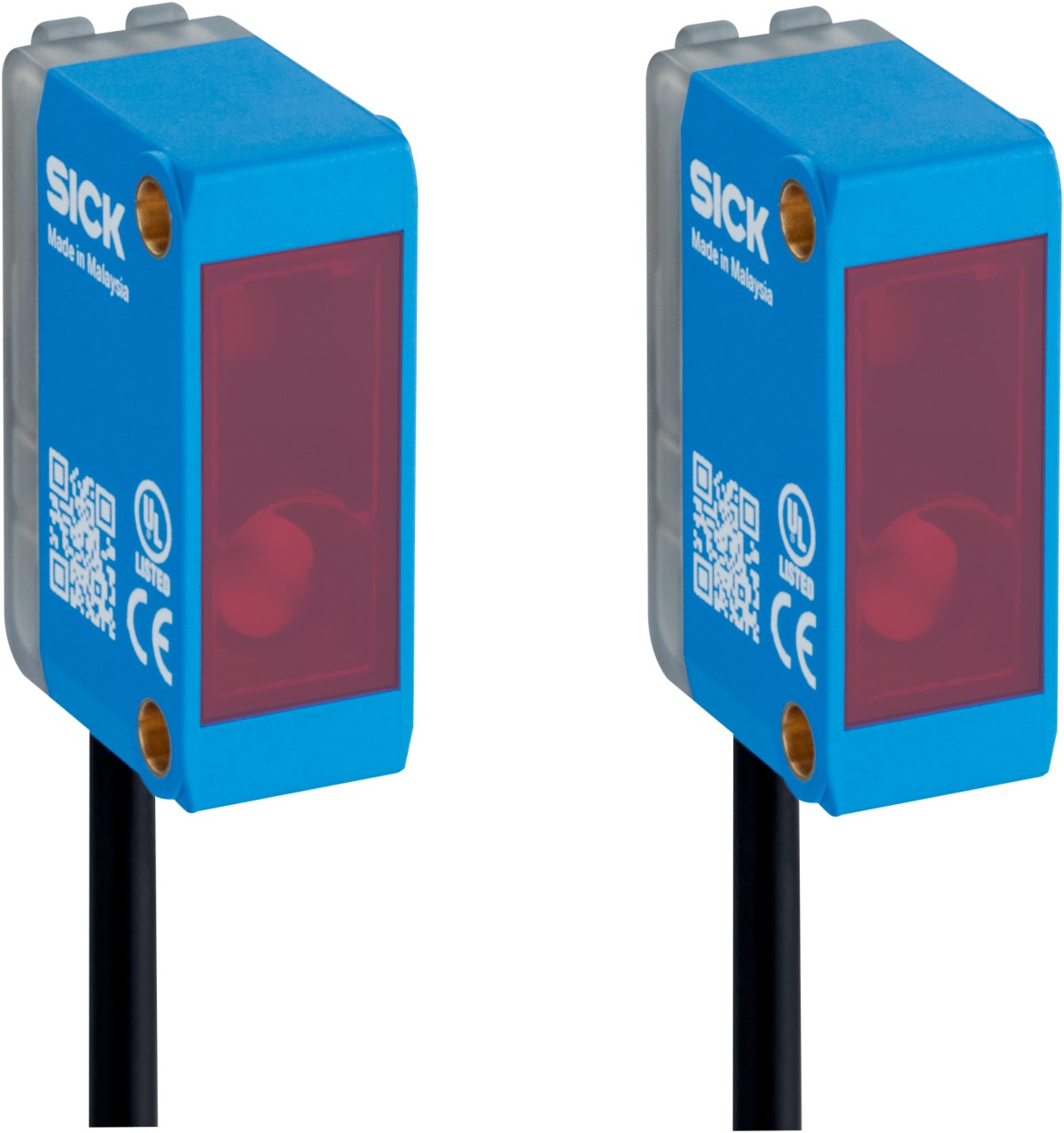

光电传感器GSE6SP-1GE121AEZZZ
| 型号: | GSE6SP-1GE121AEZZZ | | 货号: | 1139418 | | 品牌: | SICK |
产品介绍
     产品特点 | 工作原理 | 对射式光电传感器 | | 感应距离 | | | 最小触发感应距离 | 0 m | | 最大开关距离 | 20 m | | 建议的实现理想性能的触发感应距离范围 | 0 m ... 17 m |
| | 发射光束 | | | 光源 | PinPoint-LED | | 光源种类 | 可见红光 | | 光点形状 | 点状 | | 光斑尺寸（距离） | Ø 473.8 mm (10 m) |
| | LED 特征值 | | | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 640 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
| | | 显示 | | | LED，绿色 | 状态指示灯
持续接通：上电 | | LED 黄色 | 光接收状态
持续接通：物体不存在
持续断开：物体存在 |
|
安全技术参数 | MTTFD | 1,724 年 | | DCavg | 0% | | TM（持续运行时间） | 20 年 |
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | ≤ 5 Vss | | 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) | | 电流消耗 | ≤ 30 mA, 无负荷。UB = 24 V 时 | | 防护等级 | III | | 数字输出 | | | 数量 | 1 | | 类型 | NPN：集电极开路 | | 开关类型 | 亮通 | | 信号电压 NPN 高电平/低电平 | 约 UB / ≤ 3 V | | 输出电流 Imax. | ≤ 100 mA 2) | | 输出保护电路 | 反极性保护 | | 过流保护 | | 短路保护 | | 响应时间 | ≤ 625 µs 3) | | 开关频率 | 1,000 Hz 4) |
| | 引脚/缆芯分配 | | | 引脚 4 / 黑色 (BK) 功能 | 数字输出、亮通开关、存在物体 → 输出 Q HIGH | | 引脚 4 / 黑色 (BK) 功能 - 详细信息 | 传感器的引脚 4 功能可切换 | | 通过运行模式开关进行其他可能的设置 |
|
机械参数 | 设计构造 | 方形 | | 尺寸(宽 x 高 x 深) | 12 mm x 31.6 mm x 21 mm | | 接口 | 电缆，3 芯, 2 m | | 接口详细信息 | | | 低温特性 | 低于 0℃ 时导线不能发生形变 | | 导线横截面 | 0.14 mm² | | 导线直径 | Ø 3.4 mm | | 电缆长度 (L) | 2 m |
| | 材料 | | | 外壳 | 塑料, ABS | | 前镜 | 塑料, PMMA | | 电缆 | 塑料, PVC |
| | 重量 | 大约 80 g | | 固定螺钉的最大拧紧力矩 | 0.4 Nm |
环境参数 | 外壳防护等级 | IP67 (EN 60529) | | 运行环境温度 | –30 ℃ ... +55 ℃ | | 仓库环境温度 | –40 ℃ ... +70 ℃ | | 类型抗环境光能力 | 太阳光: ≤ 30,000 lx | | 抗冲击能力 | 30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 55 Hz (振幅 0.5 mm，3 x 30 分钟 (EN60068-2-6)) | | 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 60947-5-2 | | UL 文件编号 | NRKH.E348498 & NRKH7.E348498 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ | | 光生物安全性 (IEC EN 62471) 证书 | ✔ |
分类 | ECLASS 5.0 | 27270901 | | ECLASS 5.1.4 | 27270901 | | ECLASS 6.0 | 27270901 | | ECLASS 6.2 | 27270901 | | ECLASS 7.0 | 27270901 | | ECLASS 8.0 | 27270901 | | ECLASS 8.1 | 27270901 | | ECLASS 9.0 | 27270901 | | ECLASS 10.0 | 27270901 | | ECLASS 11.0 | 27270901 | | ECLASS 12.0 | 27270901 | | ETIM 5.0 | EC002716 | | ETIM 6.0 | EC002716 | | ETIM 7.0 | EC002716 | | ETIM 8.0 | EC002716 | | UNSPSC 16.0901 | 39121528 |
| |
