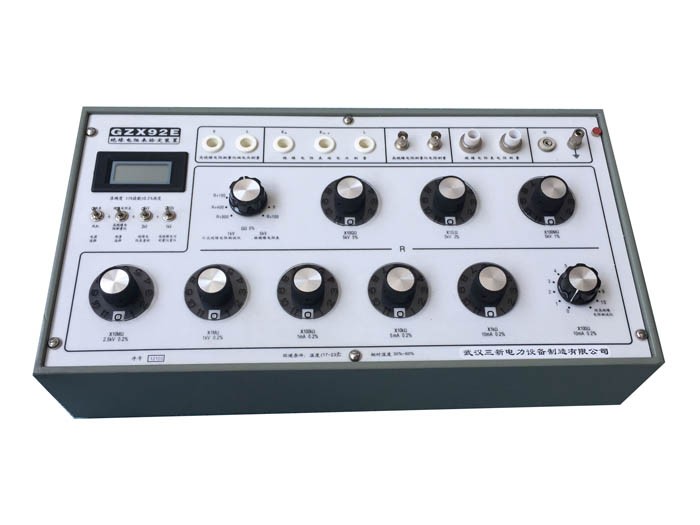

GZX92E型绝缘电阻表检定装置是依据JJG622-97绝缘电阻表（兆欧表）检定规程、JJG690-2000高绝缘电阻表（高阻计）检定规程和JJG982-2003直流电阻箱检定规程等有关文件研制生产的。该装置设计有独立的泄漏屏蔽端钮，在测量过程中无明显不稳定及短路、开路现象，可以作为检定各种型号指针式兆欧表和数字式兆欧表的电阻值，及绝缘电阻表的开路电压、中值电压和峰值电压。为拓宽使用范围，本装置能部分满足检定高阻计的需要，增设了检定高阻计的电阻输出端钮和电压测量端钮，并扩大了电阻测量范围。

技术参数

GZX-92E绝缘电阻表检定装置性能特点

◆ 高压高阻箱由八个十进制电阻盘和一只固定电阻组成

◆ 高压高阻箱的开关是选用获专利的滚动式高压开关，是特制的高强度绝缘材料制成的密封型轻压力开关

◆ 绝缘电阻高，接触电阻小，使用寿命长，免于清洗。开关的动作过程为先通后断，在测量过程中不会开路，完全满足JJG622-97绝缘电阻表检定规程第15.1.6条的要求

◆ 具有较完善的泄露屏蔽

◆ 电阻选用特制的高稳定性电阻元件，其温度系数小，电压系数小，年变化小，从而保证了高压高阻箱的稳定性和准确度

包装清单

GZX-92E绝缘电阻表检定装置技术参数

◆准确度等级及工作电压（电流）

◆ 电阻输出部分

可调电阻（共用电阻）部分

固定电阻部分

检绝缘电阻表

检高绝缘电阻测量仪

◆调节范围

用作检绝缘电阻表标准时调节范围为100Ω～200GΩ

用作检高绝缘电阻测量仪标准时调节范围为1kΩ～1TΩ

◆电压测量部分

检绝缘电阻表量程: 2kV、5kV

检高绝缘电阻测量仪量程: 200V、1kV

准 确 度: ±1% 读数±0.2 %满度

显 示: 四位半、液晶显示

供电电源: DC 9 V

峰值电压测量回路满足JJG622-97检定规程中图3的要求

◆使用环境条件

参 考 温 度 范 围： 20～25℃

标称使用温度范围： 18～28℃

参 考 相 对 湿 度： 40%～60%

标称使用湿度范围： 25%～70%

◆电阻变差极限

在参考条件下，由单一影响量发生变化引起的变差：

★ a为高压高阻箱电阻盘准确度等级

◆绝缘电阻

检定装置中电阻输出部分的电路和与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1TΩ

◆绝缘强度

检定装置中电阻输出部分的电路与测试用参考接地点之间应能承受频率为45～65Hz 的实际正弦波交流电压11kV并历时1min的试验而无击穿与飞弧现象

◆ 电阻输出端的残余电阻＜0.1Ω，其变差＜0.01Ω

◆ 外形尺寸： 495mm×240mm×140mm

◆ 重 量： 5kg
