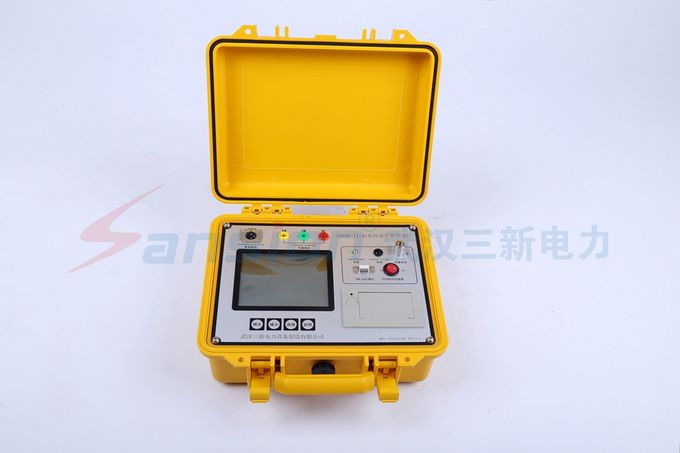

SXYHX-III型氧化锌阻性电流测试仪用于氧化锌避雷器(MOA)泄漏电流的测量分析，主要目的是测量MOA的阻性电流，由此判断MOA受潮和老化程度。即可用于现场带电测量，也可用于试验室做出厂和验收试验。

SXYHX-III型氧化锌阻性电流测试仪具有四种功能：

1.用PT二次电压做参考（二次法）测量阻性电流。这是目前精确度***方法。国内使用最多的仪器大都采用这种原理。

2.无线传输电压做参考测量阻性电流。也是精确度***方法。

3.电场强度信号做参考（感应板法）。用一个安放在B相MOA底座的感应板提供母线电压的相位信息，以分解阻性电流。带电测量时，这种方法的测量精度接近二次法，且操作安全、方便、快速。

4.电流分析法。仪器对MOA电流信号进行快速傅立叶变换分析，根据统计原理通过仪器内部的数据分析，可以直接得出全电流Ix、阻性电流Ir、阻性电流一次基波峰值Ir1p等相应的数据。这种方法操作简单、方便、快速。

技术参数

SXYHX-III氧化锌阻性电流测试仪性能特点

◆ 本机采用大屏幕液晶显示，全中文菜单操作，使用简便

◆ 高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠

◆ 采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证数据的可靠性和安全性

◆ 本仪器可以使用电场感应的方法代替PT二次接线

◆ 配上无线传输终端，可以无线传输PT二次电压信号

◆ 可以三相同测，自动补偿。使用特别方便

◆ 具有阻性电流基波峰值输出、边相校正等功能

◆ 配有可充电电池、日历时钟、微型打印机，可存储120组测量数据

包装清单

SXYHX-III氧化锌阻性电流测试仪技术参数

◆ 测量参数及范围：交流电压：0.1～500KV

◆ 全电流测量范围：0—10mA 有效值，50Hz/60Hz 准确度：±（读数×5%＋5µA）

◆ 阻性电流基波测量准确度（二次法不含相间干扰）：±（读数×5%＋5µA）

◆ 电流谐波准确度：±（读数×10%＋10µA）

◆ 参考电压输入范围：25V—250V 有效值，总谐波含量＜30% 50Hz/60Hz

◆ 参考电压测量准确度：±（读数×5%＋0.5V）

◆ 电压谐波测量准确度： ±（读数×10%）

◆ 基波电流与基波电压间夹角：0-360° 分 辨 率： 0.001 mA

◆ 电池工作时间：主机 6 小时 充电电源：220V±10% 50Hz/60Hz 充电时间：5 小时

◆ 主机体积：325×280×140

◆ 主机重量：3.5Kg(不含线缆)

◆ 工作环境：温度：-10—40℃ 湿度：＜90%
