· 飞行高度8000m(电子限高)
· 具有旋翼无人机的垂直起降方式，大幅降低起降场地和空域要求
· 支持气象和大气成分多要素测量
· 具有固定翼无人机航时长、速度快、距离远、载荷大
· 支持可编程飞行轨迹，远程控制和一键起飞降落

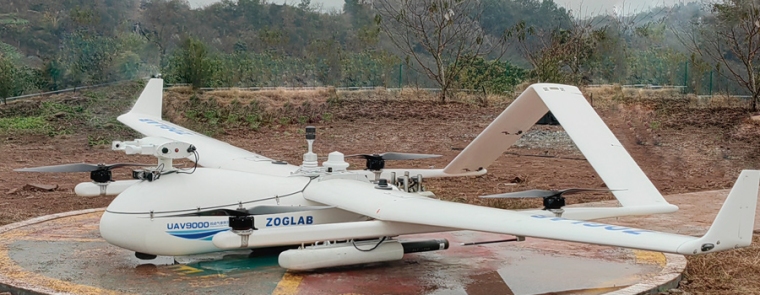

气象探测无人机
UAV9000气象探测无人机为复合翼垂直起降无人机，支持温度、湿度、辐射等多个要素测量。整体设计融合了人体工学及航空气象的苛刻要求，采用了模块化、固态化、数字化传感器理念，可以快速测量大气成分和气象参数，提高获取信息的速度与准确性。多机联合作业协调系统，时间精确同步系统。在数据分析平台上，结合GPS和地形给出水平和垂直数据分布图，计算和显示大气3D状态。 采用固定翼结合四旋翼的复合翼布局形式，以简单可靠的方式解决了固定翼无人机垂直起降的难题，兼具固定翼无人机航时长、速度高、距离远的优点和旋翼无人机垂直起降的功能。 将气象探测设备、人工影响天气播撒器和无人机相结合，利用无人机灵活机动，不受地域限制，可进行气象垂直探测和立体探测，更好地应用于人工影响天气作业，为气象探测和人工影响天气提供新颖手段。 - 具有旋翼无人机的垂直起降方式，大幅降低起降场地和空域要求 - 支持气象、大气成分多要素测量和人工影响天气 - 具有固定翼无人机航时长、速度快、距离远、载荷大 - 支持可编程飞行轨迹，远程控制和一键起飞降落 |
测量参数指标
| 飞行器通用参数 | | |
翼展 机身长度 最大起飞重量 最大任务载荷 **巡航空速 最大飞行空速 最大爬升率 垂直起降动力 平飞动力 启动方式 发电机 最大续航时间 实用升限 最高起飞海拔 使用环境温度 垂直方向定位精度 水平方向定位精度 起降方式 防雨能力 抗风能力 通讯距离 | | 5.15m 3.03m 110kg 25kg 100km/h 130km/h 5m/s 电机 航空汽油发动机 电启动 200W，28V 10小时 5500m 3000m -20℃～50℃ 3cm 1cm+1ppm 垂直起降 小雨（降雨量≤10mm/24h） 13.9～17.1m/s（7级风） 50km（可选配100km/200km链路） |
| | | |
| 气象吊舱测量参数 | | |
温度测量范围 温度测量精度 温度分辨力 湿度测量范围 湿度测量精度 湿度分辨力 气压测量范围 气压测量精度 气压分辨力 风速测量范围 风速测量精度 风速分辨力 风向测量范围 风向测量精度 风向分辨力 | | -30℃ ～70℃ ±0.3℃ ,±0.2°℃ (5℃ ～35℃) 0.1℃ 0%～100%RH ±3%RH(10%RH～90%RH)±5%(90%RH～100%RH) 0.1%RH 500hPa～1100hPa ±0.3hPa(0℃～50℃ )±0.5hPa(其余范围) 0.1hPa 0～50m/s ±0.5m/s(0～15m/s) 0.1m/s 0°～360° ±2°(误差不超过±10°)±4°(误差超过±10°) 1° |
| | | |
| 太阳辐射测量参数 | | |
符合ISO9060 灵敏度 测量不确定度 响应时间 测量重复性 非线性 长期稳定性 视角 光谱范围 方向（余弦）响应 工作环境 | | 2018标准 0.2 mV/Wm-² ±5% ＜1 ms ＜1% 小于 1%（高达2000W m-2）；小于1%（高达1750 W m-2） 每年＜2% 180° 360 ～1120 nm（响应为最大值10% 的波长） ±5 % 75°天顶角 -40℃ ～70 ℃ |
| | | |
| 后散能见度仪测量参数 | | |
检测范围 测量精度 光 源 响应时间钟 数字输出 蓝牙输出 工作温度 工作湿度 供电电压 功 耗 能见度外形尺寸 能见度重量 | | 10-4000米 ±15% IR LED 10秒钟 RS485、RS232、SDI-12 0 （选配） -20 －50 °C 0-95% VDC 12-24V 9W 69mm×41mm×42mm 58g |
| | | |
| 微波雨雷达测量参数 | | |
液滴尺寸 液滴尺寸分布 降水强度 粒子速度 固态降水 测量面积 降水类型 原理 精度 分辨率 接口/协议 传输频率 工作温度范围 湿度范围 防护等级 安全风速 电源 功耗（不加热） 功耗（加热） 尺寸 适用桅杆直径 重量 | | 0.3～5.0 mm 11 个液滴尺寸等级，带宽为 0.5 mm 0.01～200 mm/h 0.9.～15.5 m/s 5.1～30 mm 9 cm² 雨、雪、雨夹雪、冻雨、冰雹、毛毛雨；无降水 多普勒效应 ±0.16mm或液体沉淀测量值的±10% 降水0.01 / 0 .1 / 0.2 / 0.5 / 1.0 mm （脉冲接口） RS-485 半双工两线制，SDI-12，脉冲接口/ UMB 协议，Modbus（可插拔）电缆长度10 m 24 GHz -40～60 °C 0～100 % IP66 75 m/s 10～28 VDC 1 VA / 0.4 VA（低功耗模式） 9 VA Ø150 mm× 190 mm （高） 60 ～76 mm 约0.6 kg |
| | | |
| 机载云滴谱仪测量参数 | | |
粒径测量范围 采样频率 测量精度 测量方式 粒子识别率 单次采样体积 卡门涡街影响率 工作时间（累计） 工作温度 存储温度 工作湿度 重量 功耗 外形尺寸 滞空时间 数据处理 结果输出 数据传输 仪器控制 | | 2μm-100μm 30Hz ≤8% 原位测量 ＞95% 0.12cm3 ＜3% ≥20000小时（更换激光模块后可重新计时） -20℃～40℃ -50℃～70℃ 100% ≤6kg（全重，含电池） ≤25W（全功耗） 372×320×153mm（含法兰，不含法兰93mm） ≤50分钟 后处理 CSV格式谱分布、粒子图像 USB3.0（测量数据） 外触发控制 |

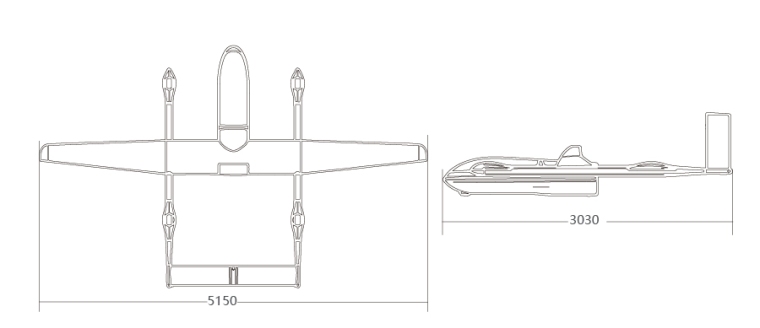

产品尺寸图
