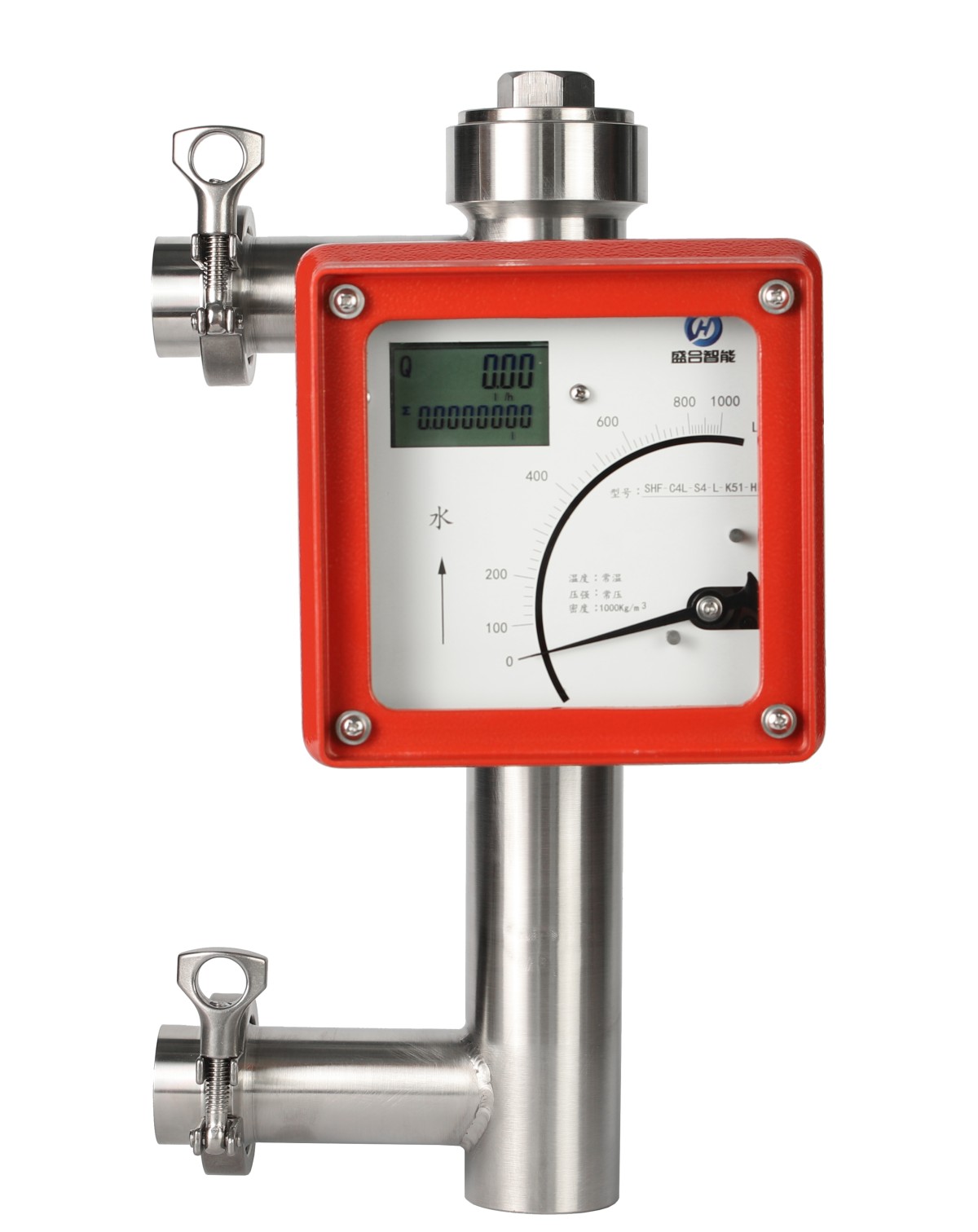

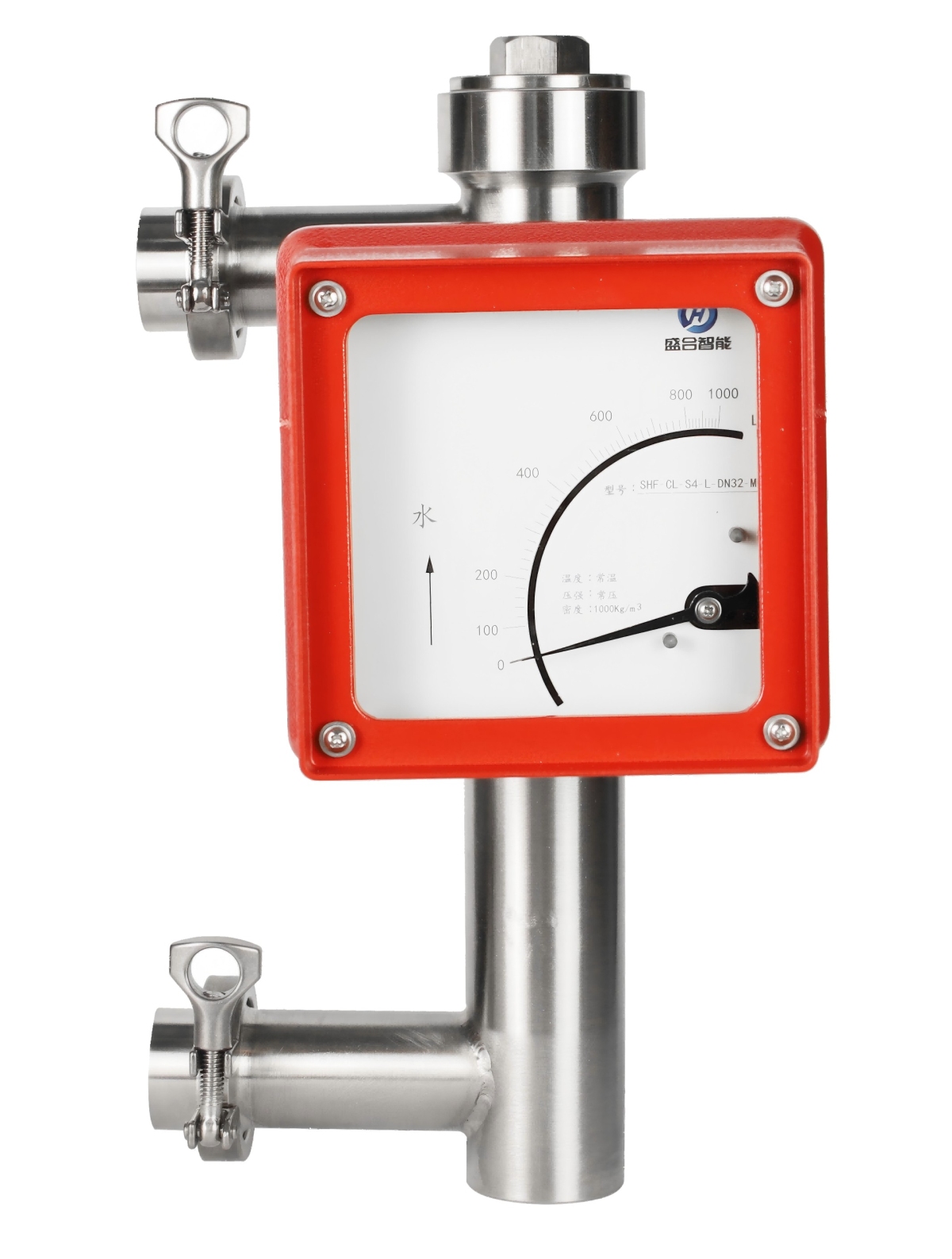

承德盛合智能金属管浮子流量计结构简单，维修方便，工作可靠，适用性广， 可用来测量液体、气体和蒸汽的流量。

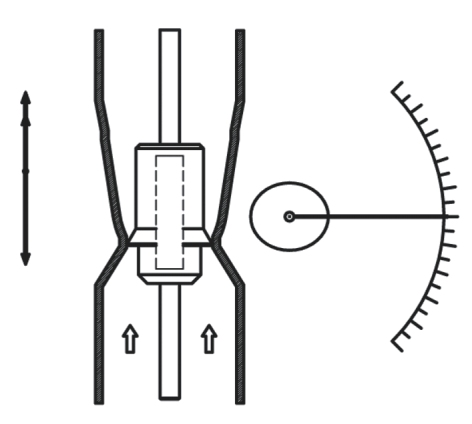

在浮子内部，嵌有一个高性能**磁钢，这样就会在浮 子周围产生磁场。当流体的流量趋于稳定，浮子处于动平衡 状态时，其周围的磁场分布也趋于稳定。 指示器内的流量计智能卡上,有一对高性能磁传感器-霍 尔元件，它们能精确地测量其周围磁场的变化，以毫伏值 （mV）的形式与浮子的位置相对应。流体的流量值、浮子的 位置、毫伏值三者一一对应。 最后通过流量计智能卡将毫伏值转换成一个标准的 4-20mA电流信号(两线制)。
◆ 采用**信号采集处理芯片
◆ 大屏幕液晶显示瞬时流量、累积流量、标准电流值和百 分比流量，也可以两种变量交替显示
◆ 介质参数可以实现现场设置和调整
◆ 可通过手持器和PC机组态调试软件远程管理
◆ 4mA~20mA输出叠加HART@协议数字通讯(两线制)
◆ 通讯符合HART@协议标准
◆ HART通讯不影响4mA~20mA模拟输出
◆ HART变送器供电电压:12VDC~36VDV
◆ PP或PA总线输出
◆ 阻尼:0~32秒可调
仪表型号 | SHF |
主体材质 | 304S408，316L，Ti，其它按用户要求 |
安装形式 | 侧侧安装形式，流体流动方向，侧进侧出 |
指示器 | 现场就地瞬时流量指示 |
现场就地瞬时流量指示，带上下限位警报 |
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆 |
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 |
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
测量范围 | 下限量程 | 1～10L/h水，0～0.7m3/h Air at ATP |
上限量程 | 20～200m3/h水，400～4000m3/h Air at ATP |
介质温度 | 就地型 | -40℃～+300℃ |
远传型 | -20℃～+80℃ |
环境温度 | 就地型 | -40℃～ 120℃ |
远传型 | -20℃～ 70℃ |
精度 | 就地型 | ±1.5%，±2.0% ，±2.5% |
远传型 | ±1.0%，±1.5%，±2.0% ，±2.5% |
量程比 | 10：1 |
防护等级 | IP65 IP67 |
防爆标志 | ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 |
电缆接口 | 本安型：M20×1.5 隔爆型：1/2”NPT |
公称压力 | DN15-DN50 4.0Mpa |
DN80-DN200 1.6.0Mpa |
连接形式 | 法兰连接 标准HG/T20592-2009 |
附件 | 1磁过滤器 2直管段 |
