ZJD-C型介电常数测试仪

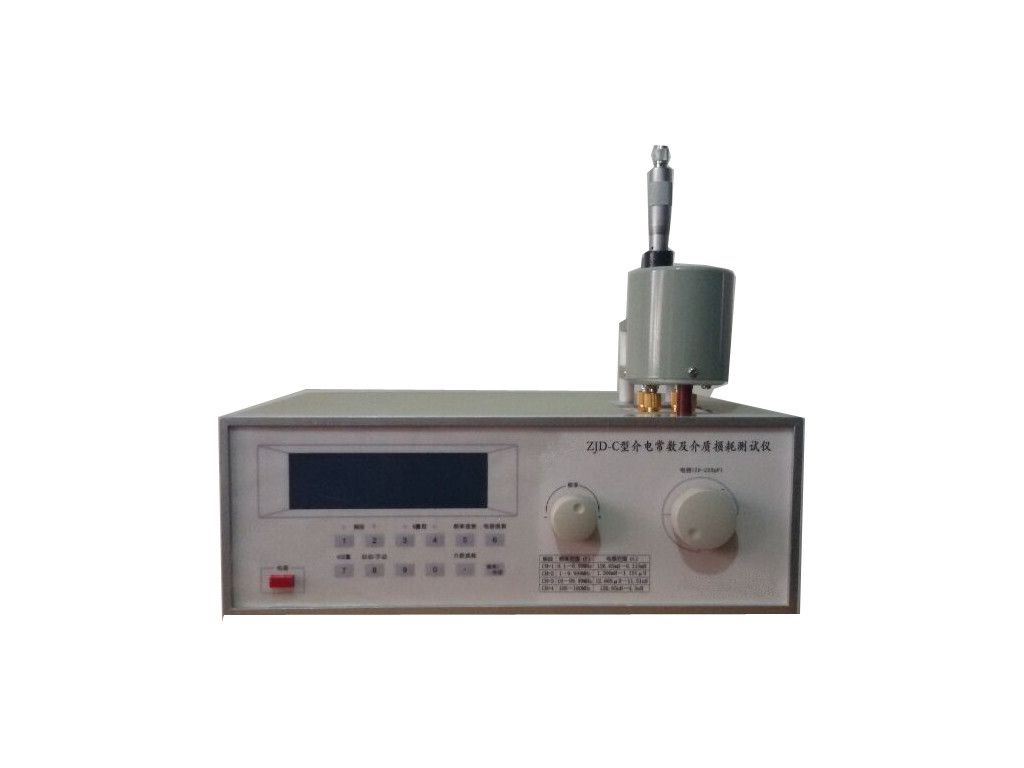

ZJD-C型介电常数测试仪图片
品牌: 智德创新
产地: 北京
索取资料及报价
品牌:智德创新
产地:北京
检测方法:高频谐振法
产品介绍


一、概述:

ZJD-C型介电常数及介质损耗测试仪作为最新一代的通用、多用途、多量程的阻抗测试仪器,测试频率上限达到目前国内最高的160MHz.ZJD-C介电常数测试仪采用了多项××技术。

双扫描技术 - 测试频率和调谐电容的双扫描、自动调谐搜索功能。

双测试要素输入 - 测试频率及调谐电容值皆可通过数字按键输入。

双数码化调谐 - 数码化频率调谐,数码化电容调谐。

自动化测量技术 -对测试件实施 Q 值、谐振点频率和电容的自动测量。

全参数液晶显示 – 数字显示主调电容、电感、 Q 值、信号源频率、谐振指针。

DDS 数字直接合成的信号源 -确保信源的高葆真,频率的高精确、幅度的高稳定。

计算机自动修正技术和测试回路最优化 —使测试回路 残余电感减至最低,彻底根除 Q 读数值在不同频率时要加以修正的困惑。

二、主要技术特性:

Q 值测量范围: 2 ~ 1023,量程分档:30、100﹑300﹑1000,自动换档或手动换档

固有误差:≤ 5 % ± 满度值的 2 %( 200kHz ~ 10MHz ),≤6% ± 满度值的2%(10MHz~160MHz)

工作误差:≤ 7 % ± 满度值的 2 %( 200kHz ~ 10MHz ),≤8% ± 满度值的2%(10MHz~160MHz)

电感测量范围: 4.5nH ~ 140mH

电容直接测量范围: 1 ~ 200pF

主电容调节范围: 18 ~ 220pF

主电容调节准确度: 100pF 以下 ± 1pF;100pF 以上 ± 1 %

信号源频率覆盖范围: 100kHz ~ 160MHz

频率分段( 虚拟 ): 100 ~ 999.999kHz, 1 ~ 9.99999MHz,10 ~ 99.9999MHz,100 ~ 160MHz

频率指示误差: 3 × 10 -5 ± 1 个字

三、夹具工作特性

1.平板电容器:

极片尺寸: Φ50mm/Φ38mm可选

极片间距可调范围: ≥15mm

2. 夹具插头间距:25mm±0.01mm

3. 夹具损耗正切值:≤4×10-4 (1MHz)

4.测微杆分辨率: 0.001mm

四、配置:

主机 一台

电感 九支

夹具 一套

随机文件一套
