ETCR1420低压漏电定位仪包括：低压漏电定位仪主机、耦合钳、漏电定位仪从机（2个）、柔性钳流表以及配件组成。
低压漏电定位仪应用在低压台区架空线和用电户家中，适用于因漏电而引发漏保跳闸的漏电故障查找。作为漏电故障查找助手，辅助工作人员查找漏电故障点位置。节省查找时间，提高工作效率。
低压漏电查找仪，可在电网运行状态下查找漏电故障。耦合钳卡在漏电分支处或变压器接地线处，注入特征电流信号。故障电流经变压器接地线-变压器-线路-故障点-大地-变压器接地线，形成故障电流环流。故障点前后特征电流大小明显变化，从而实现漏电故障定位功能。

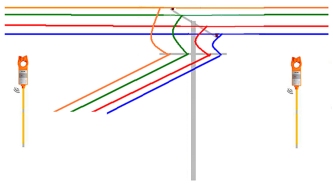

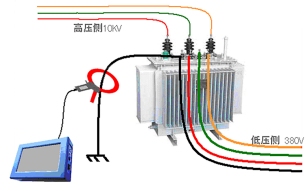

使用耦合钳在变压器的接地线或者漏电分支处注入特征信号  | 使用从机1在架空线分支处检测特征信号，判断是否漏电  |

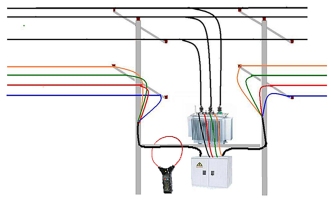

通过从机2感应线缆、电杆、树木等物体的漏电情况  | 通过柔性钳表可判断台区或分支处是否漏电  |
技术参数

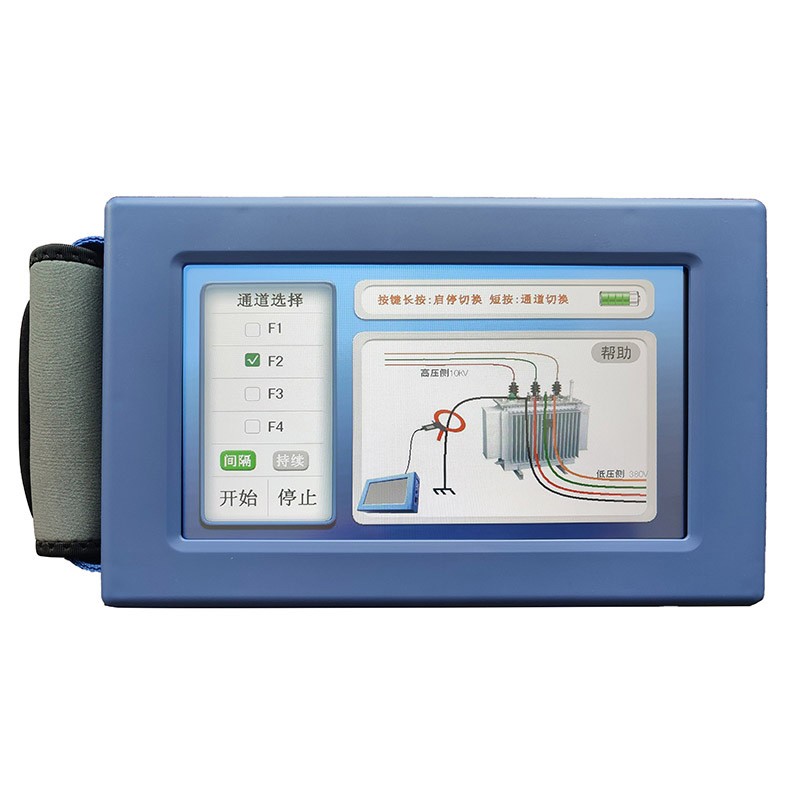

主 机 |
显示 | 10.1寸/800*480 |
充电输入 | 12.6V/2A |
主机功率 | 5.5W |
信号幅值 | ≤5V |
体积 | 260mm×170mm×60mm |
电池 | 锂电池/电池容量9600mAh |
重量 | 约2kg |
| 从 机1(钳表型感应分机) | 从 机2 (手持分机) |
续航时间 | 3小时 | 3小时 |
电源供电 | AAA / 7号电池4节干电池 | 6F22/ 9V |
通信方式 | 蓝牙2.4G | 蓝牙2.4G |
体积 | 255mm×83mm×40mm | 408mm×79mm×42mm |
重量 | 约0.6kg | 约0.5kg |
耦合钳 |
湿度范围 | 相对湿度小于80% |
钳表孔径 | 直径Φ123mm； |
体积 | 290mm×175mm×30mm |
重量 | 约1kg |
柔性电流钳表 |
仪表尺寸 | 宽高厚190mm×370mm×40mm |
LCD尺寸 | 35mm×21.5mm；显示域：32mm×15mm |
电池 | 6F22 /9V |
线圈长度 | 长度628mm |
线圈内径 | 内径φ200mm |
线路电压 | AC600V以下线路测试 |
被测电流频率 | 50Hz/60Hz(自动识别) |
量 程 | AC 0.00A～9999A |
分辨率 | AC 10mA |
精 度 | ±2%rdg±3dgt(导线处于柔性线圈中心位置，23℃±2℃) |
随机附件 | 主机：1台；从机1/2：各1台；柔性线圈钳表：1个；耦合钳：1个；充电器：1个；仪表箱：1个 |
